0730LED点阵数字钟2.0版DIY感受和建议。

sunhm

    一直是单片爱好者，自己也写过不少时钟程序，对时钟制作可谓情有独钟，某日在淘宝寻得此时钟套件，即时入手了二套散件试制。快递还是很给力的，从福建到广东第三天就收到，晚上马上开工，花了数小时焊好，总体感觉不错，板子设计小巧，元件安排较合理，焊接难度也不大，程序编写也不错，多种字体的引入有益于不同爱好的人，倒置字体即可倒过来以及显示亮度调整是二大特色，倒置功能可以利于由玩家决定电源线在左或右，这样有利于放置。
    好了，说了这么多优点，再来说说不足之处。建议DIY时先焊好IC然后是贴片元件，再焊非贴片和屏，电池座要在屏焊好后才焊，震动开关要分清方向，建议那块屏先别焊，通电测试方向后再焊上震动开关和屏。
    先说硬件的，主要有：
    1、没有安装孔。现在板的设计上也没有地方适合加装，其实稍加变动一下即可，板在另一侧也象按键侧加长相同长度出来，将18B20和红外接收头移动另一侧的中间，按键也移到中间，电源座稍向中间移，这样四个角就可以留出安装孔。
    2、个别焊盘安排稍不合适，如蜂鸣器焊盘，刚好在屏的边上，容易影响屏的紧贴度，只要稍移一下到屏内位置即可。
    3、晶振建议设计成卧式，并且外壳留下焊盘接地。我在实际安装时将其卧下。因为圆柱状晶振引脚极细，立式安装碰多几次后容易折断。
    4、在亮度较高时，行显示亮度不均还是存在，这应该是硬件上还可以再改进，亮度低时没这么明显。建议将7个8550前的1K电阻改小点会有明显改善。
    5、建议制作配套精美外壳。呵呵。
    再说说软件设计方面:
    1、闹铃时屏闪。另外在设置闹铃时如果刚好调整到跟现时一样时，也会闹，这个是程序BUG喔，在设置中要屏蔽掉闹铃事件。
    2、亮度和字体不能存储，也就是下次重加电后亮度又是最低字体又是默认，我发现显示模式都可以存起来，为什么这些不存呢？
    3、温度采样间隔太长，经观察应该是在0秒时采样，并且在开机后第一次运行没有采样，这样导致开机后好长时间看不到正常温度，其实程序上完全可以做到隔秒连续采样的。
    4、建议加入农历功能。
    5、建议星期不用手动输入，因为根据算法，由已知的年月日可以自行推算出星期。
    6、建议在做输入时月天数可以自动判断，如1月能最大输入31号，而2月只能最大28或29号（当然这个也自动判断，有算法），如果手工设置错了，1302也会一样认账的，会记录出2月31日这样的日期。
    7、建议遥控上增加直接退出到主界面键，即无论在什么状态，按一下即可退回默认主界面。而不用等几秒。
    8、建议增加几个闹铃，并且可以设定闹铃模式，如星期一或二或三，或一至五，或六七，或一至七。这样说大家明白了吧，方便上班族。
    因测试时间不长，暂时发现这些问题和建议。希望版版在下次固件中更新。

    最后上图。

散件全家福

散件全家福

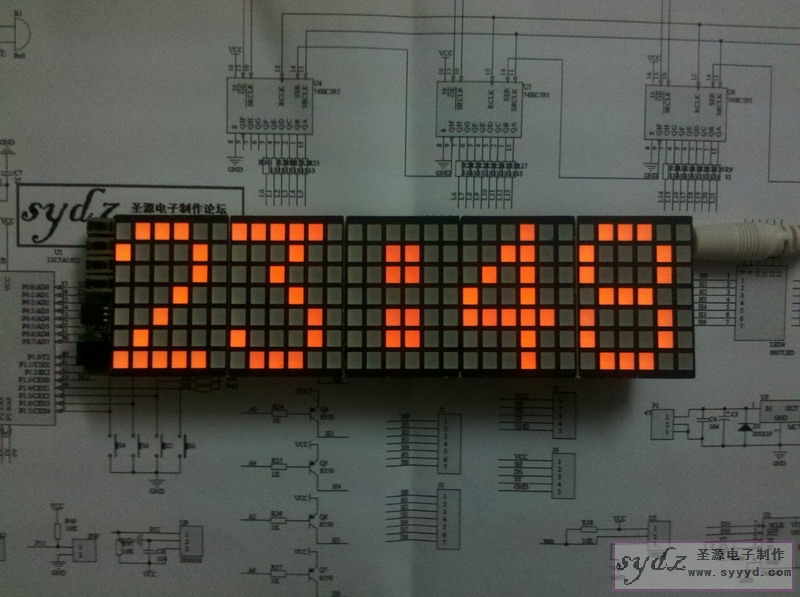

焊好正常工作了

焊好后正常工作啦

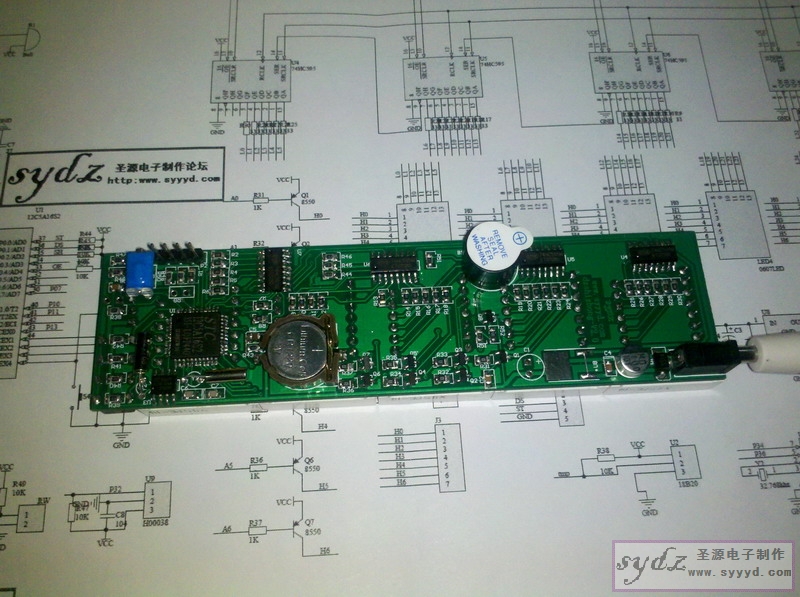

背面图，焊工一般喔

背面图，焊工一般啦，不要见笑

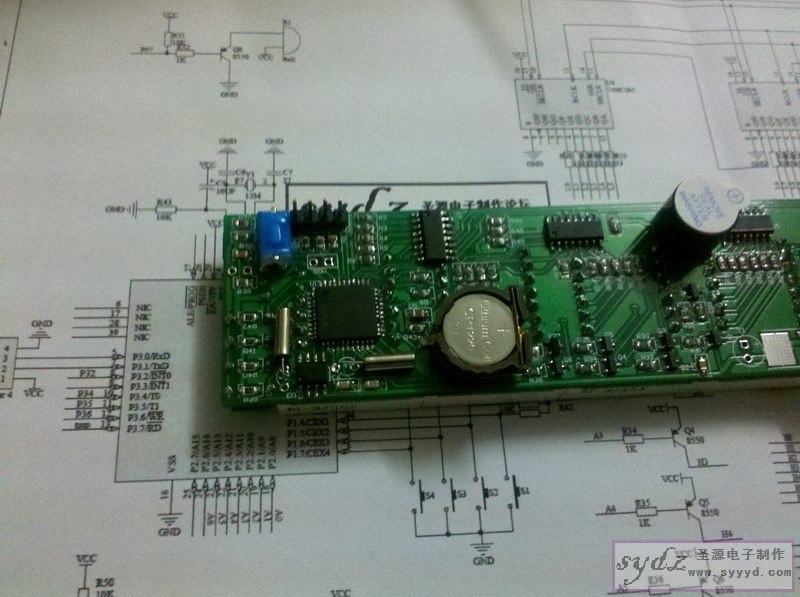

晶振卧着装看上去稳固点

晶振卧下后感觉稳当了

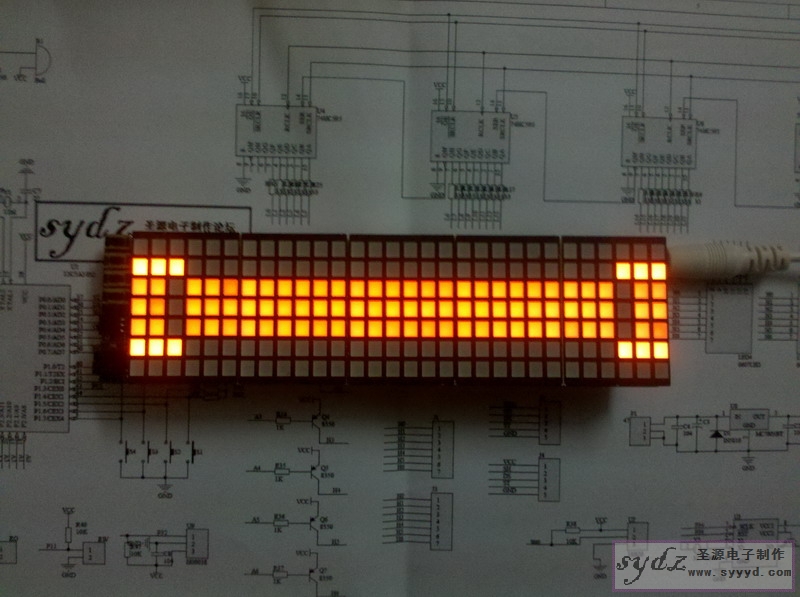

高度时行显示不均匀明显

高亮度时行不均匀明显

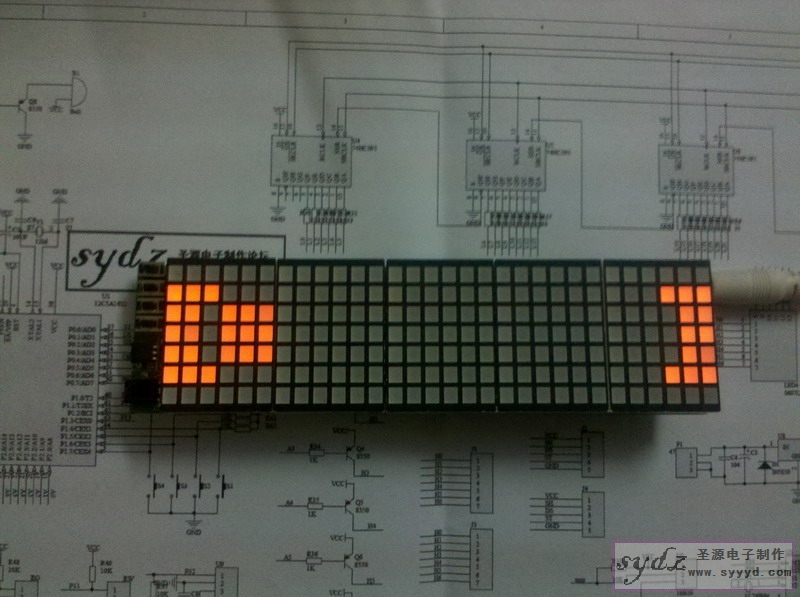

低亮度时不明显

低亮度时不明显

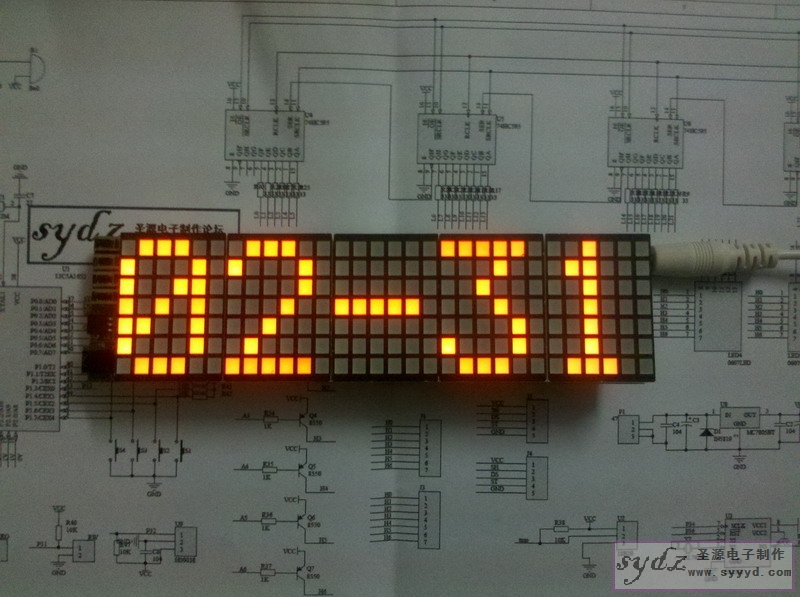

2月31日，这个BUG要改

2月31日喔

xh9832

顶~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

sydz

1,震动开关要分清方向
答：  震动开关是可以看的出来的，方向的 ，一头大一头小。安装方式如下图：

实际是可以分辨出安装方式的，两边头的大小有点区别，认真看是可以看的出来的，一头大小是2.5MM 另外3.2MM左右。


2，没有安装孔。
答：  这个问题，也有几个网友提出来过，这点会考虑的。暂时的想法是在背后增加4个安装空或者背后增加4个磁铁。

3个别焊盘安排稍不合适，如蜂鸣器焊盘。
答：可以认真看下板子实在没有地方放下元件了，原来是2片电路板组合的，现在我整合成了1片电路板。

4、在亮度较高时，行显示亮度不均还是存在
答：这点只有在调亮度页面高亮时候才会出现，在时钟运行时候是不会出现严重不均有的情况的。

5、建议制作配套精美外壳
答：这点也考虑过，毕竟我也是刚刚开始，没办法什么都弄到位，还是需要大家的支持，我慢慢完善。

程序的小BUG 会慢慢修复。

  2、亮度和字体不能存储
答： 这个确实 是这样，这点过段时间程序会更新，程序员比较忙，他有自己的工作。

3、温度采样间隔太长
答：  1分钟读取一次时间，读取18B20，温度需要一定的时间，很占单片机资源的。

4、建议加入农历功能。
答：这点会考虑增加，还有网友要求增加秒表功能也会考虑的，毕竟可以加的功能很多，不可能满足每个人的需要。只能说尽量做到完美。甚至加入一些小游戏的功能！！！

5、建议星期不用手动输入，因为根据算法
答：这点我前短时间已经和程序员说了，会完善的，毕竟这不是什么大问题，星期就设置一次就好了。

6、建议在做输入时月天数可以自动判断，如1月能最大输入31号，而2月只能最大28或29号（当然这个也自动判断，有算法），如果手工设置错了，1302也会一样认账的，会记录出2月31日这样的日期。
    7、建议遥控上增加直接退出到主界面键，即无论在什么状态，按一下即可退回默认主界面。而不用等几秒。
    8、建议增加几个闹铃，并且可以设定闹铃模式，如星期一或二或三，或一至五，或六七，或一至七。这样说大家明白了吧，方便上班族。
答：以上都是程序的小问题，甚至不能说是问题，会接受建议完善程序的。

sunhm

今天看了一下电路设计，发现电源输入的保护二极管采取串联在输入端会更好，现在这样的设计如果输入接反了，会近乎短路，如果电源没保护而且功率大，会产生很大电流。
另外软件方面我还想提个建议，亮度调整增加一个自动模式，夜晚时段自动较低亮度，白天较高亮度。

sydz

sunhm 发表于 2012-2-9 18:32
今天看了一下电路设计，发现电源输入的保护二极管采取串联在输入端会更好，现在这样的设计如果输入接反了， ...

保护二极管采取串联 ，这样设计是为了，5V输入时候没有，0.几的压降而设计的。 自动调光的问题，会考虑的。谢谢支持。
