我来发个-0730LED点阵数字钟2.0版DIY感受和建议

wangleiray1029

用时3小时焊了这个钟，发些图片给DIYer，也好减少老板的任务量
图片显示比较小，而且模糊 点击看清晰大图

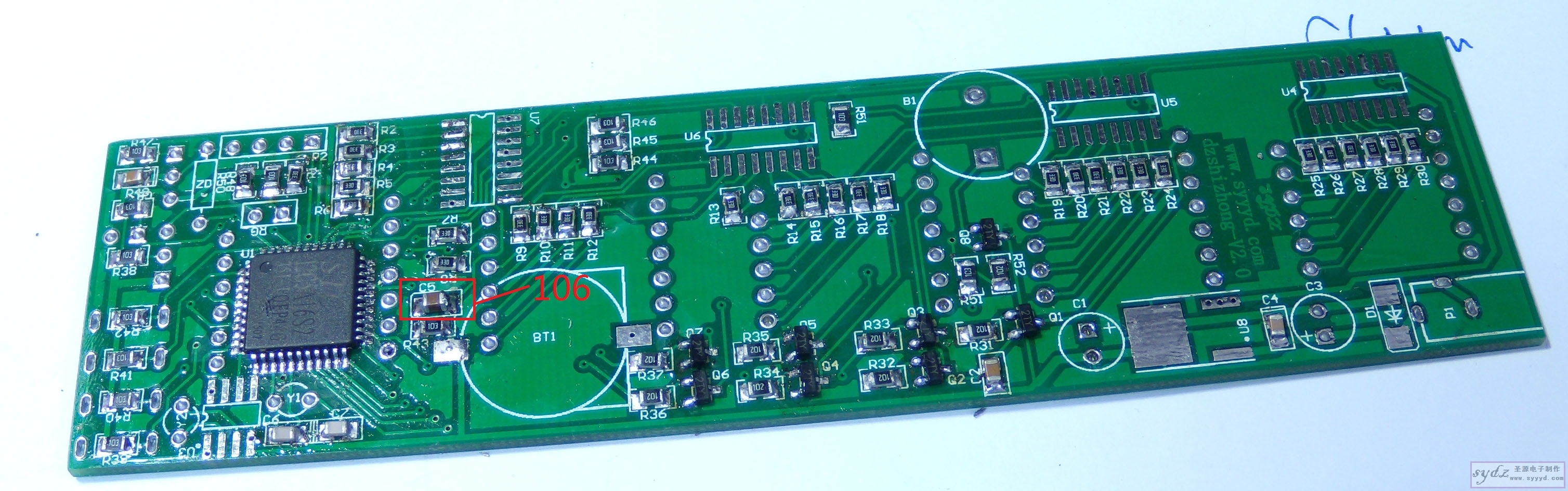

1首先是焊接贴片电阻（感谢老板帮忙焊接主控），主板上有个丝印错误见图

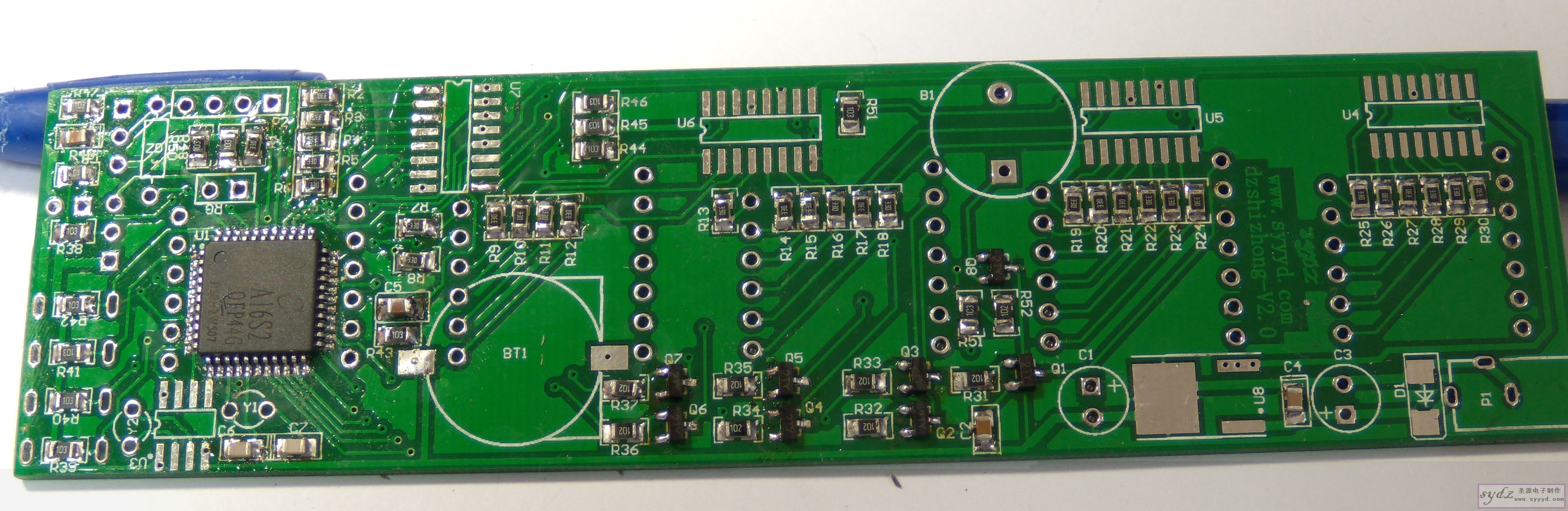

2焊接贴片电容 三极管之类

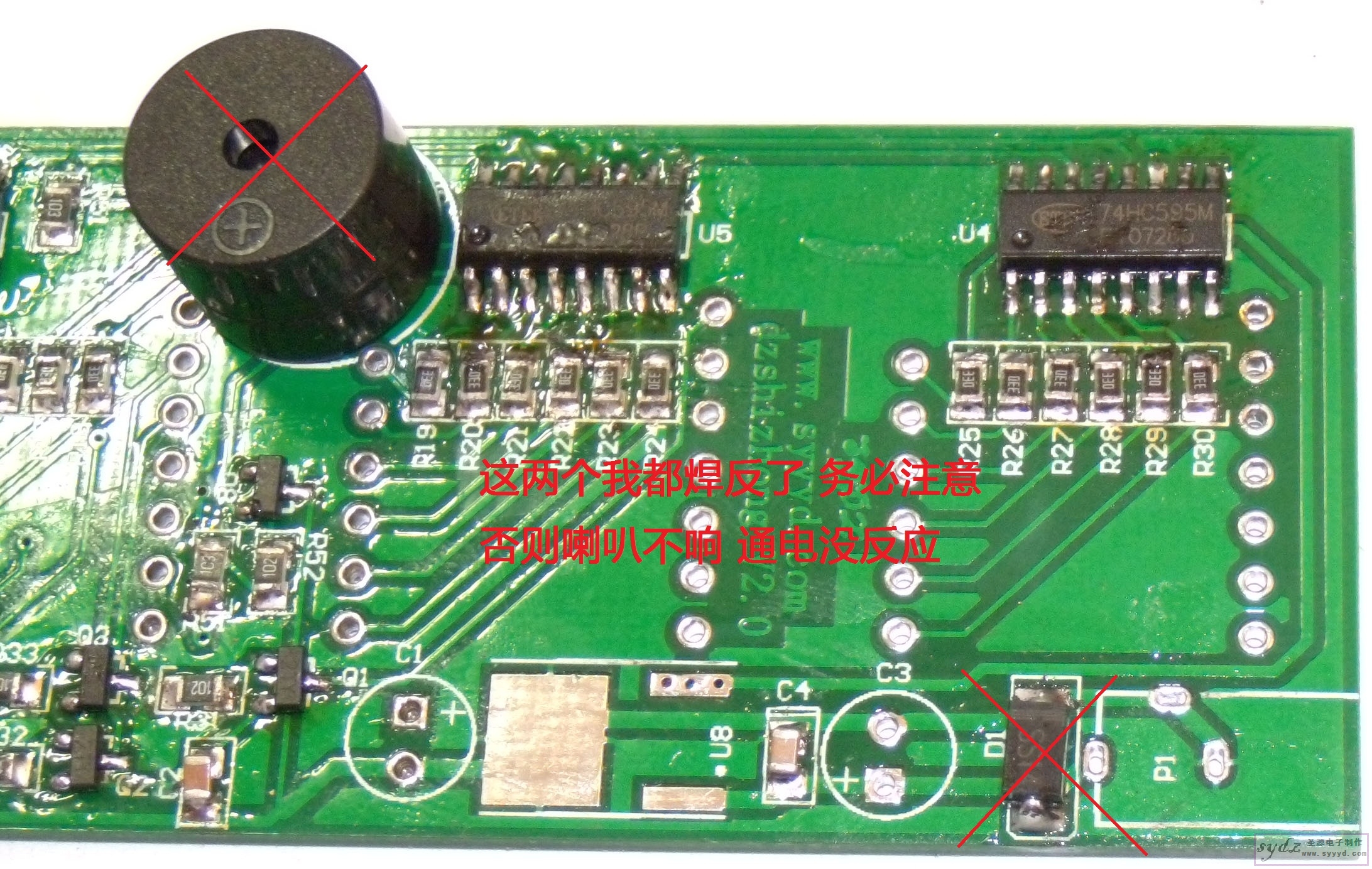

这里有两个我焊接反了 注意

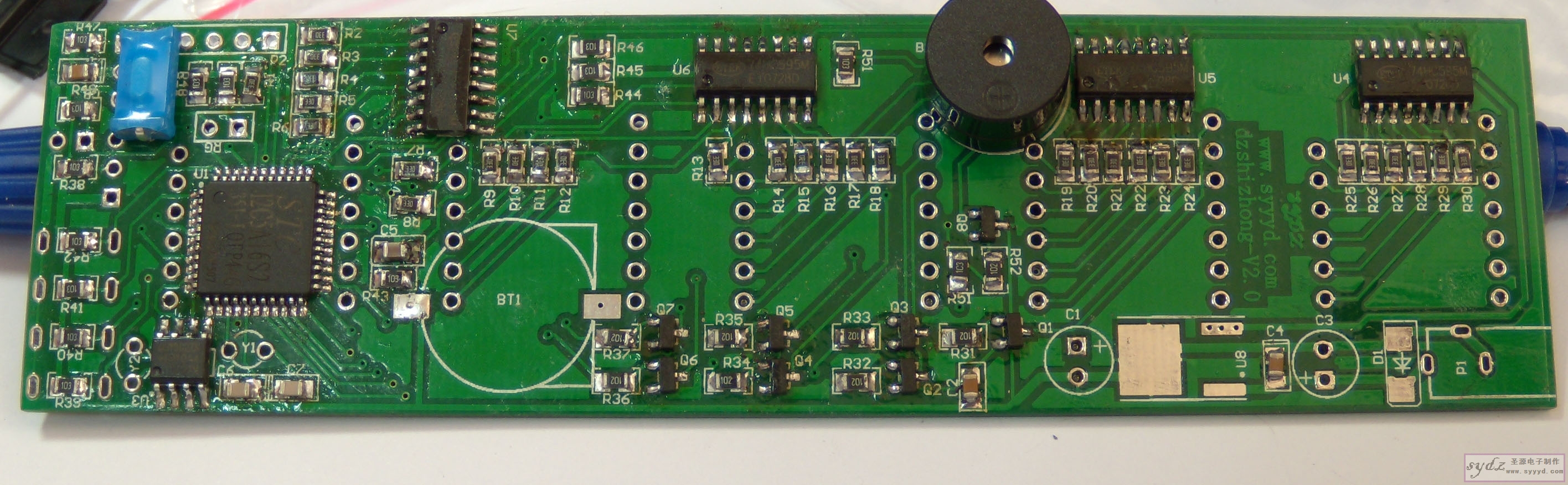

3 焊接IC

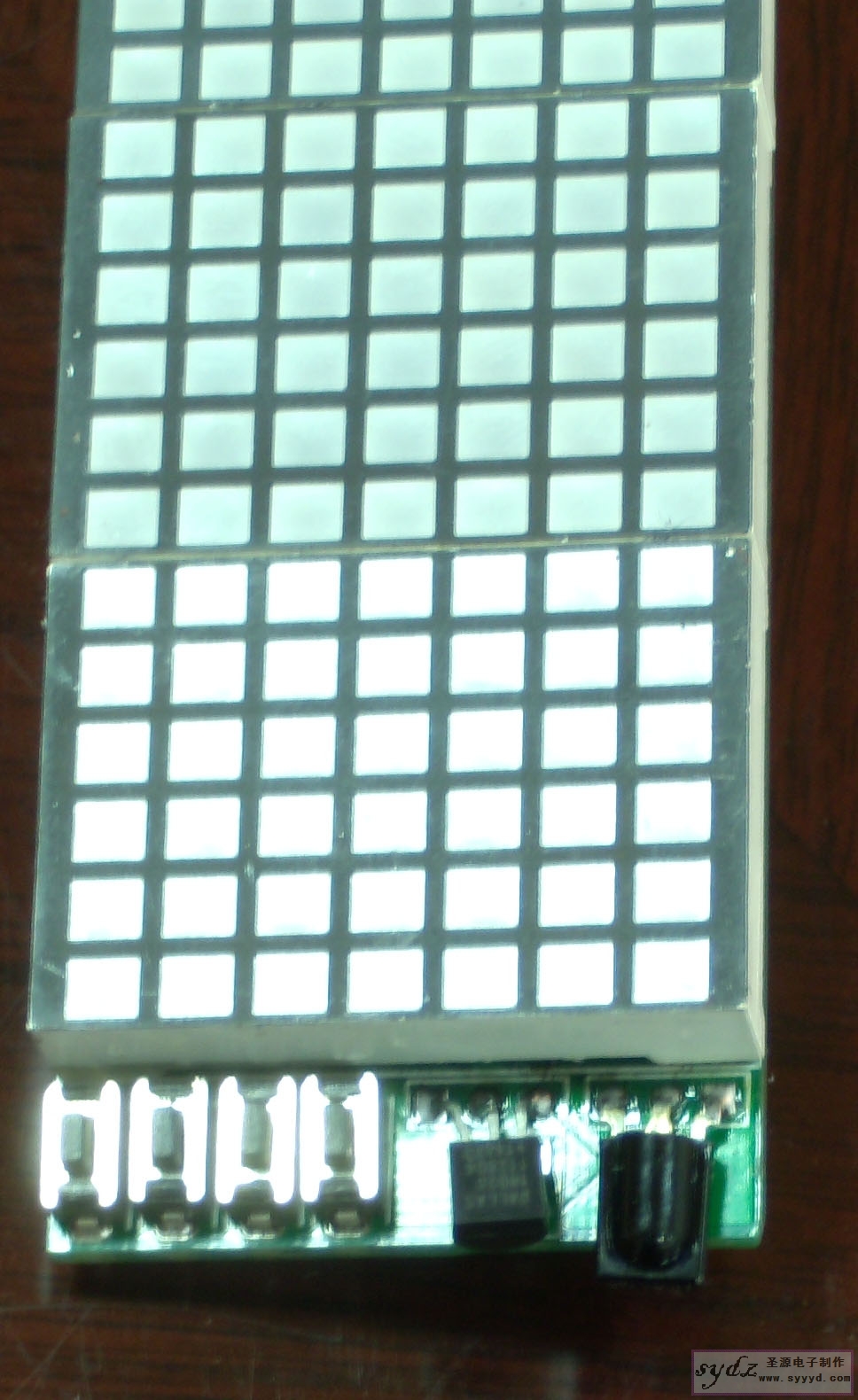

4 正面传感焊接

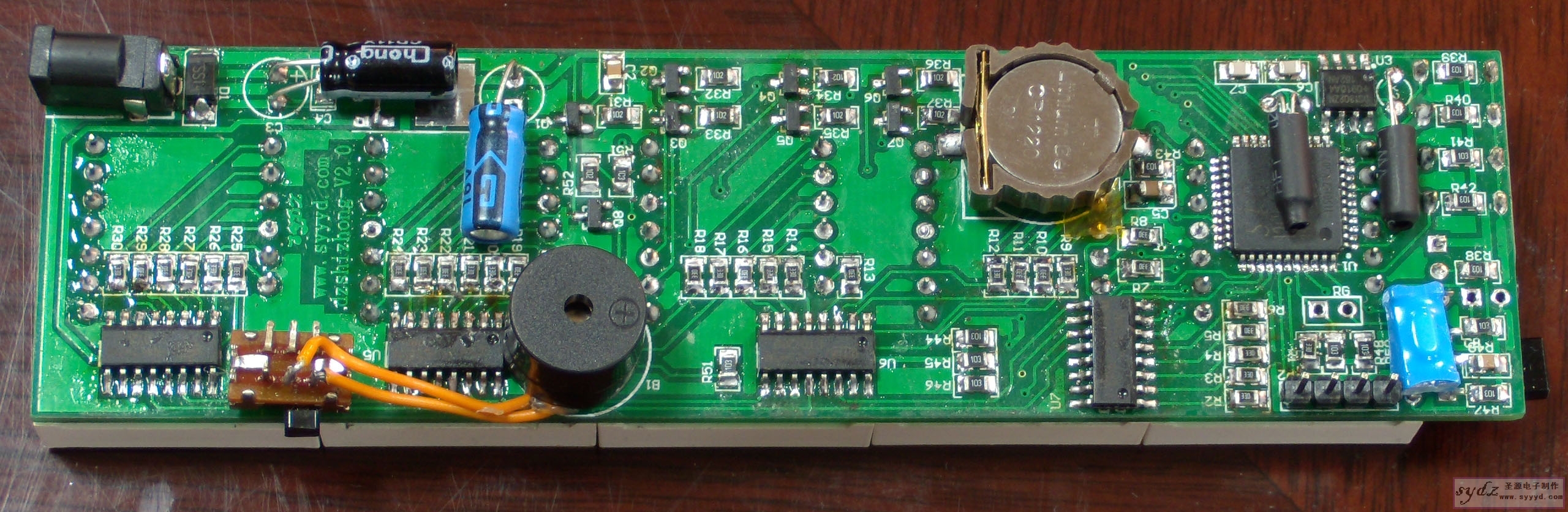

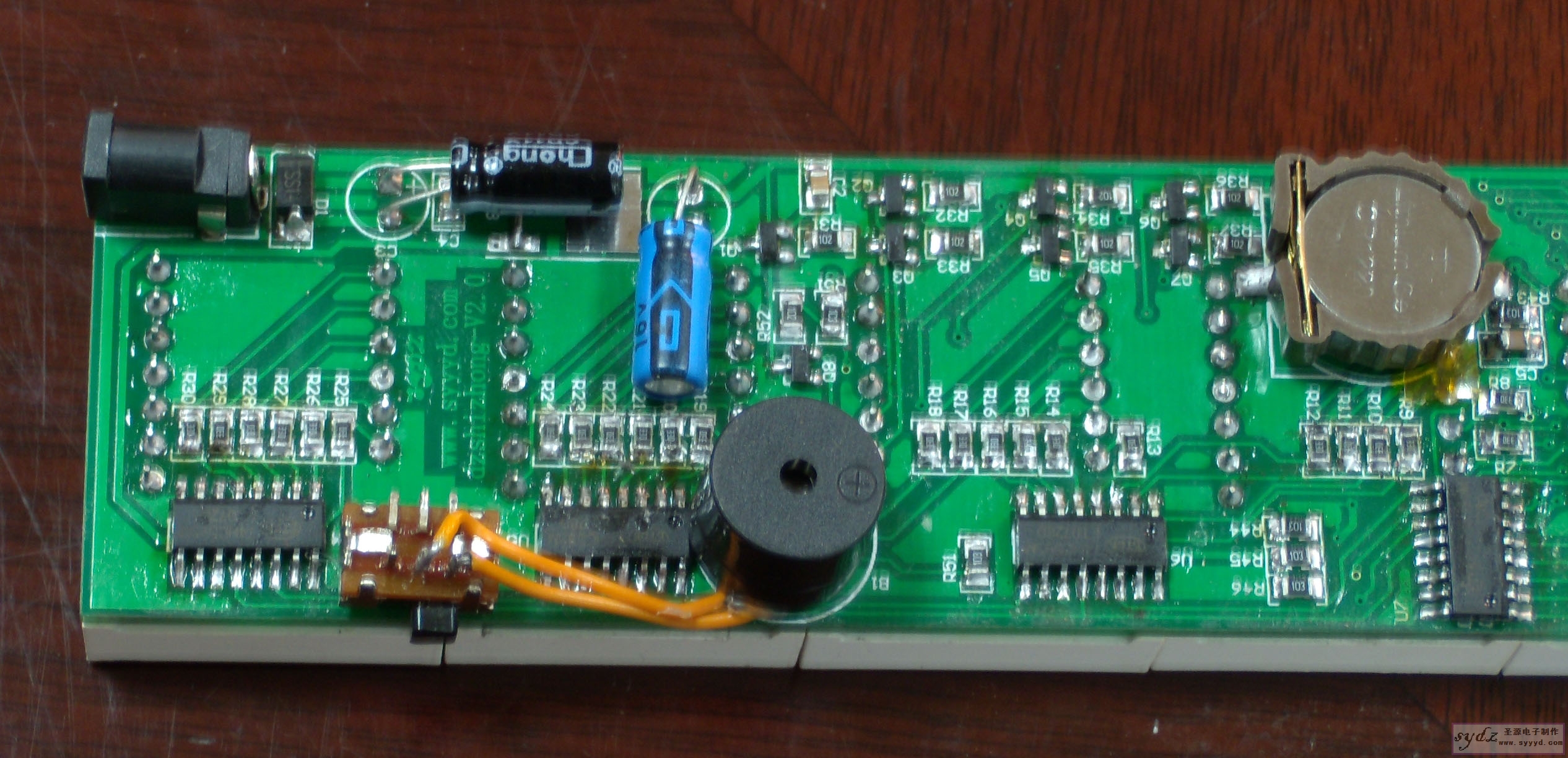

5焊接好 后
闲喇叭吵接个开关，晶振和电容我都放躺下来了







总之焊接还是很容易的 心细点就行 没有电路知识同样能做出来 （我就是只会焊接，电路一概不懂）希望大家也能做出自己的钟来
