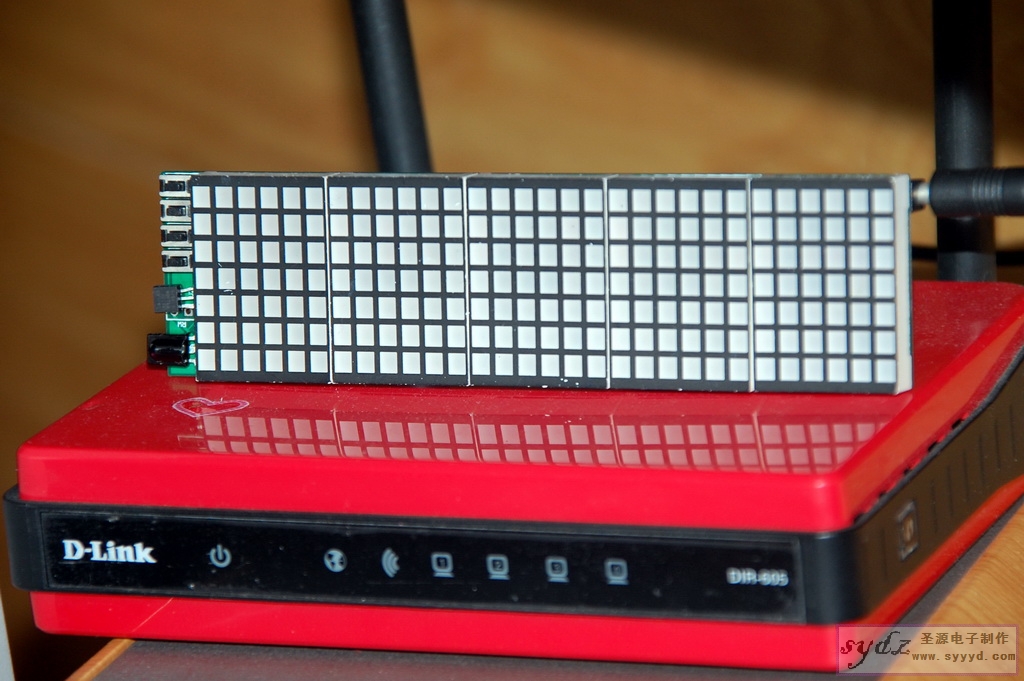

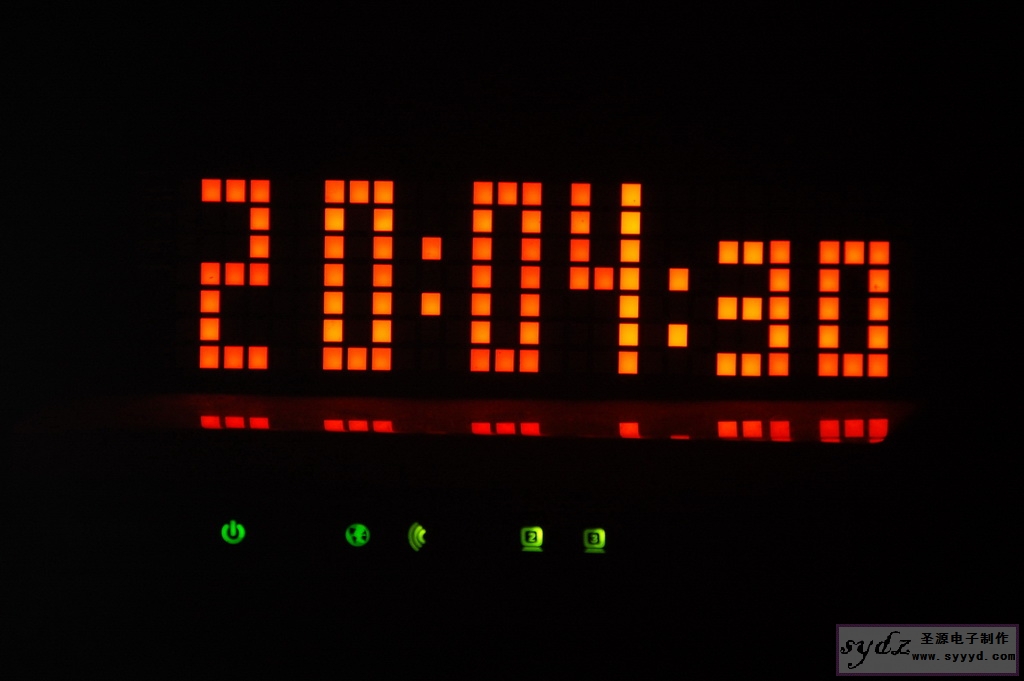

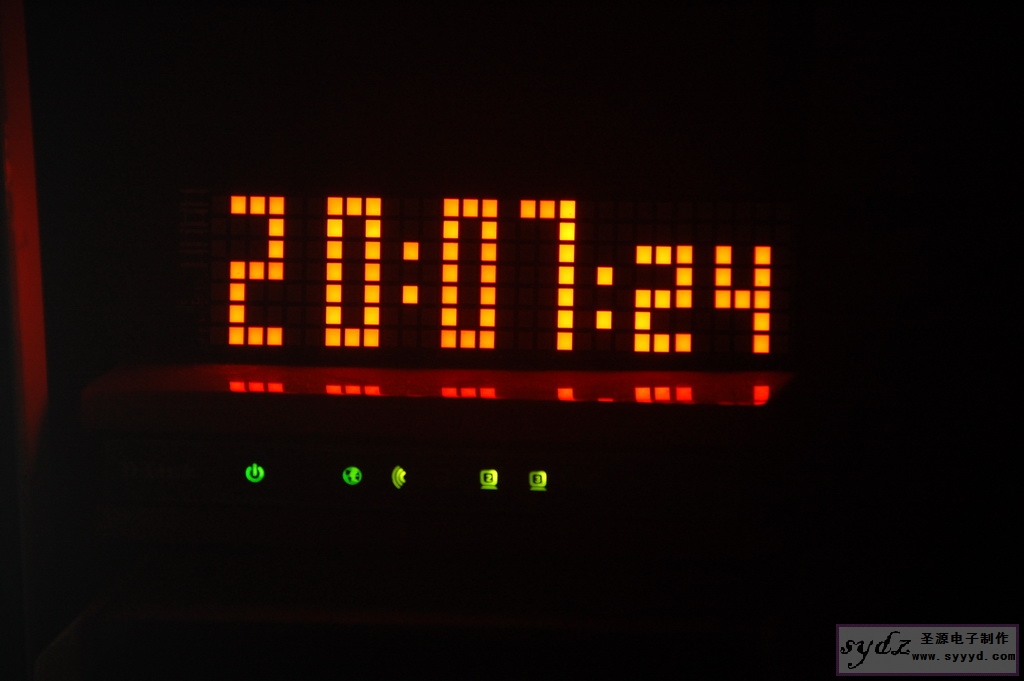

0730的LED电子钟最吸引我的地方就是橙色方形点阵LED显示，我一直很喜欢橙色的LED，也很喜欢方形点阵的LED阵列方式。红色圆形点阵的LED外面太多太多了，我不怎么喜欢那样的。

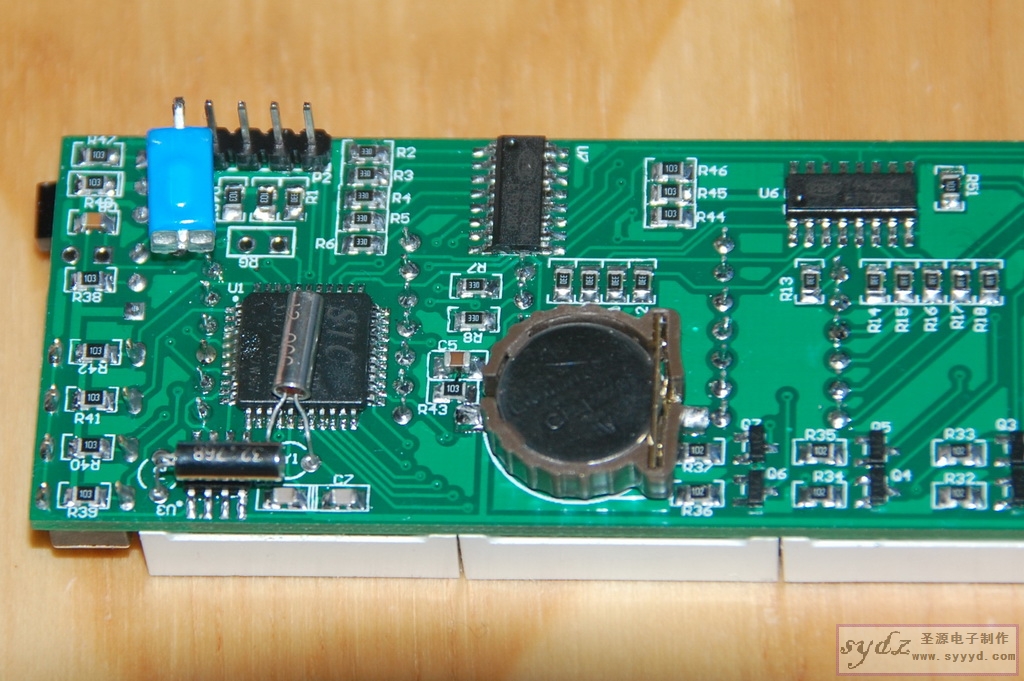

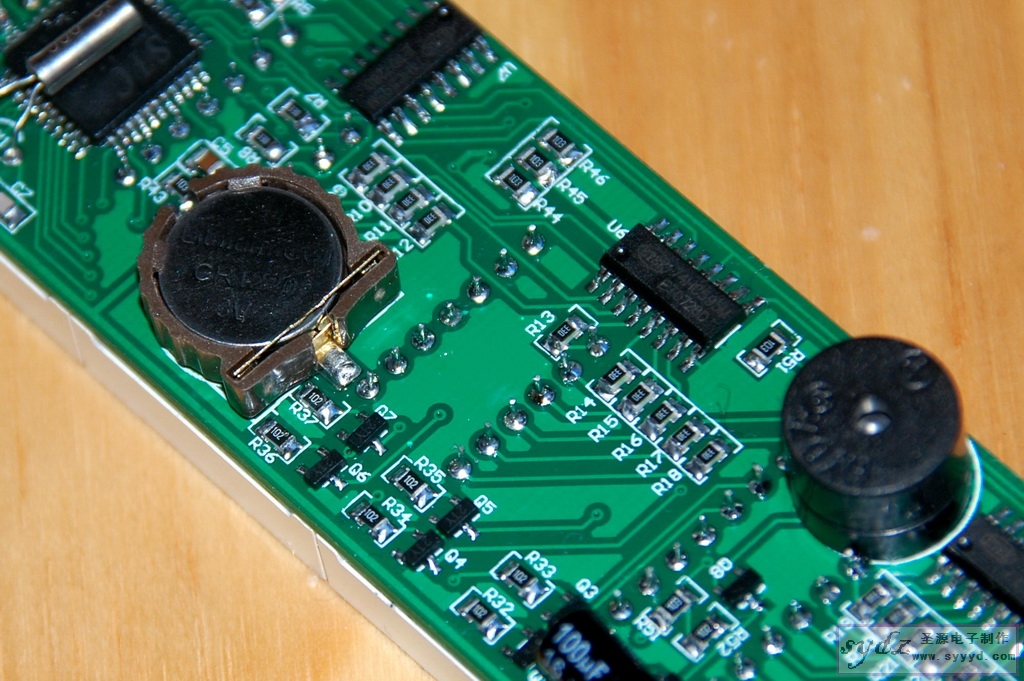

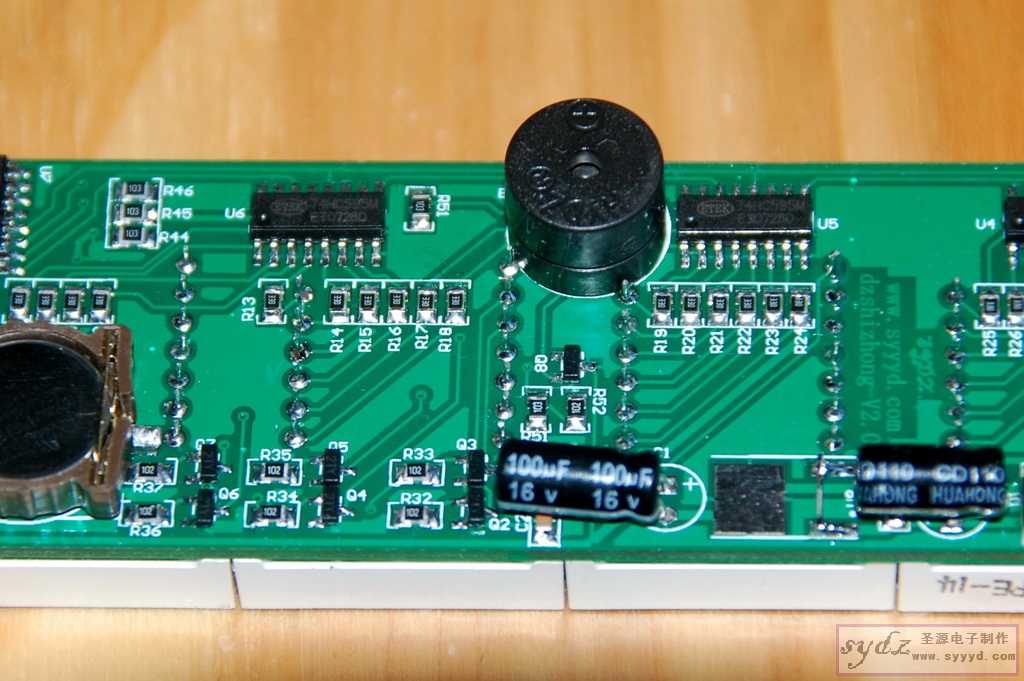

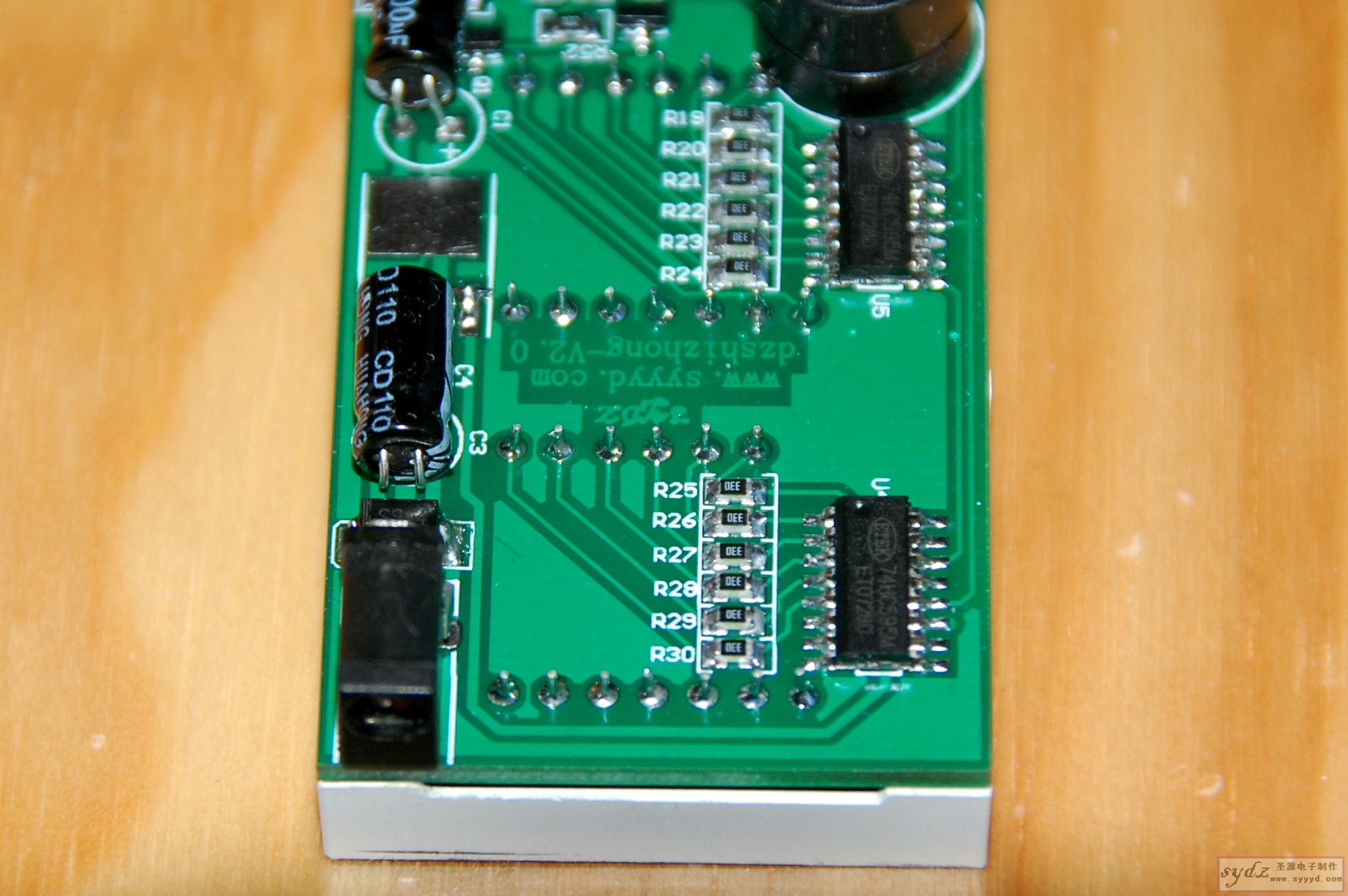

0730钟的确是个非常非常小巧的套件，一直到拿到手，才发现PCB和早一点的服务器内存差不多大小，折算成现在的内存，也就一根半内存的高度而已，原件的紧凑度已经到了手工焊接的极限。
虽然说只是焊接起来不在话下，但是要焊接到像流水线产品，还是非常有难度的。焊锡的选择、烙铁的选择，手势的把握都很重要，下面简单介绍一下焊接的技巧：
要焊接这样的贴片电路，助焊剂、细的焊锡丝、尖头的烙铁、镊子、洗板水都是需要的。
焊接这个套装的时候，除了单片机芯片使用了T12-K的刀头以外，其他都是用T12-BC2微小马蹄头来实现的。其实用过刀头以后，我发现其实只要助焊剂使用得当，用大马蹄头焊接引脚反而方便。
1.贴片芯片的焊接：
方法很简单，大量施加助焊剂，提高焊锡流动性，来回拖拉烙铁头让引脚充分浸润焊锡以后，通过抖动烙铁头来吸出多余焊锡，用磕烙铁头的方式来甩掉多余焊锡。我焊接贴片芯片，从来不用吸焊丝的，一直用甩锡法。
2.贴片电容、电阻的焊接
先在一侧焊点施加一点焊锡，使用T12-BC2的头子加热施加的焊锡，用镊子取一枚原件压到融化的焊锡上，稍微滑动一下烙头，原件就固定了。固定一头即可，另一头的焊点先不要上焊锡，这样容易将贴片电阻这类原件固定到最贴合PCB。
3.点阵LED焊接方法
焊接LED，最容易焊接歪了影响美观。其实可以先在两排引脚分别焊接一个引脚做暂时固定。通过烙铁加热来回调节一侧焊接的引脚位置，使得LED到最合适位置以后再一并焊接股东固定。
