5V 单路继电器模块-制作-DIY

sydz · 发表于 2012-4-24 12:07:57

介绍
电压：5V
输出信号LED指示。
IN口只要 0.1MA的电流,即可触发继电器
二级管续流保护
输出为3P端子

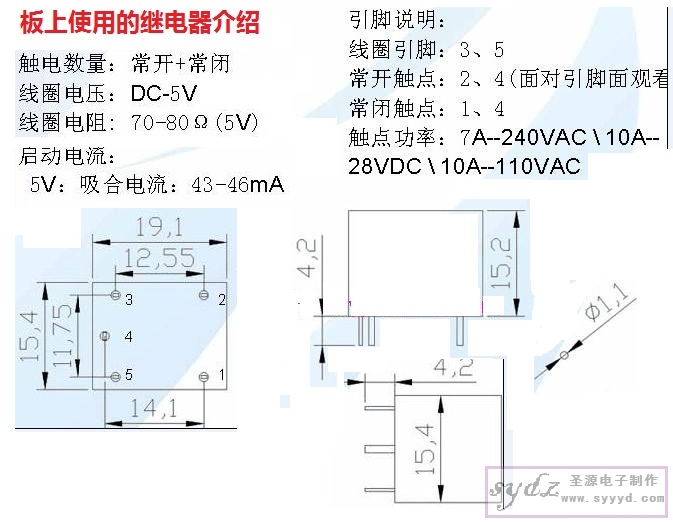

SRD-5VDC-SL-C松乐牌继电器

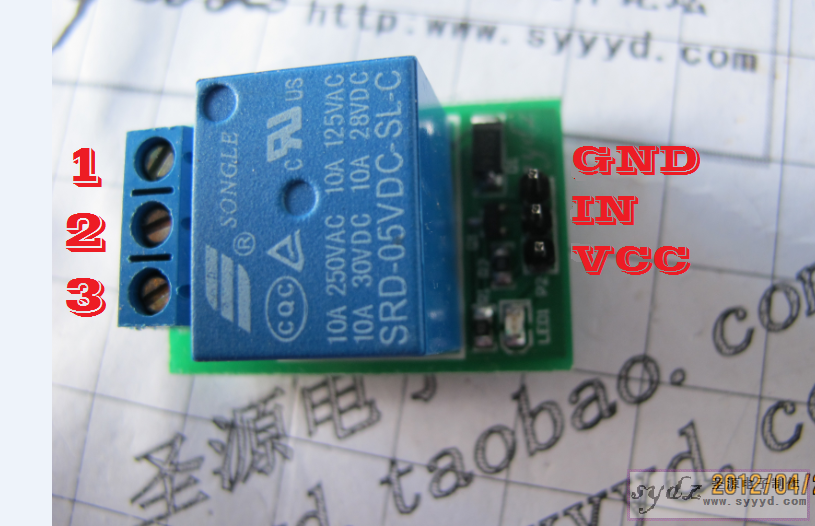

接口介绍
输出端子 IN输入低电平或者无输入时端子1 2脚导通！
IN输入高电平时LED点亮，端子2 3脚导通！

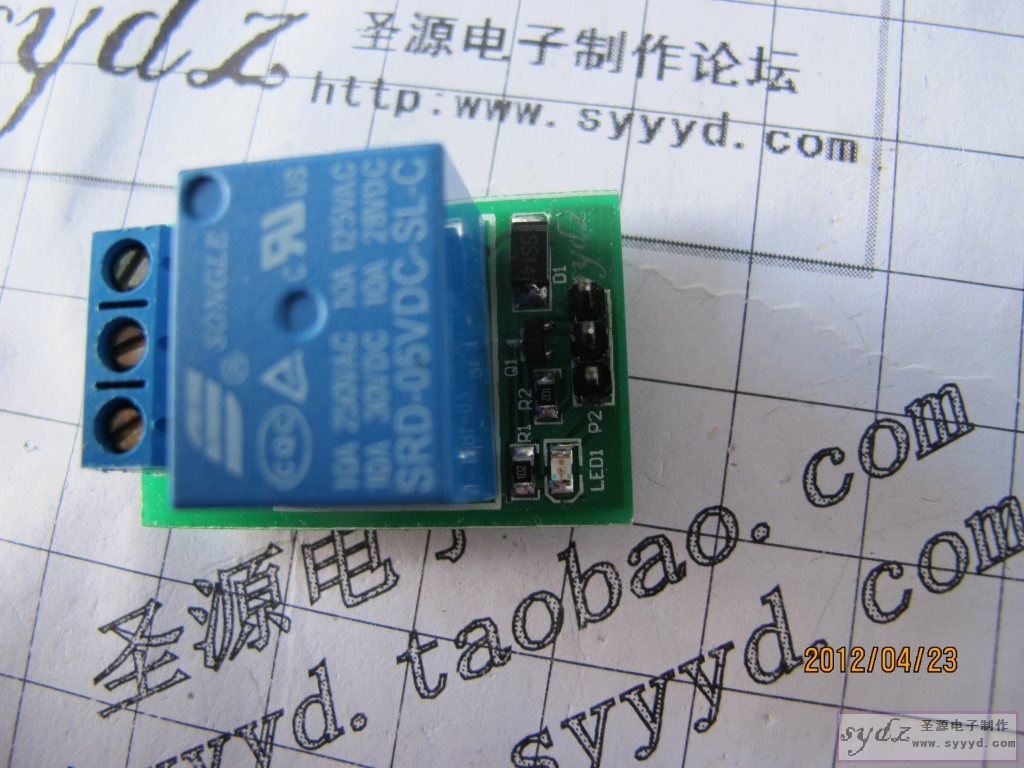

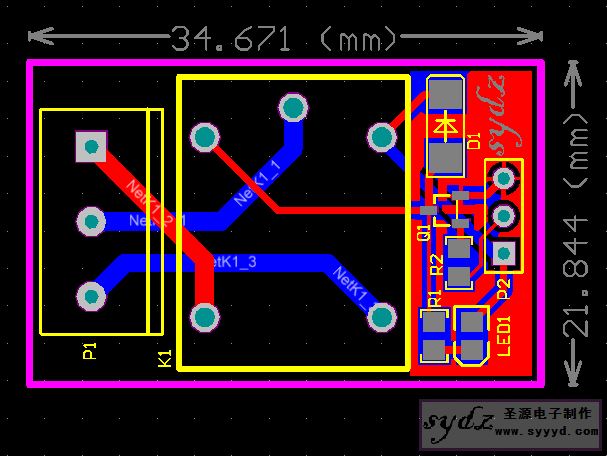

电路板大小

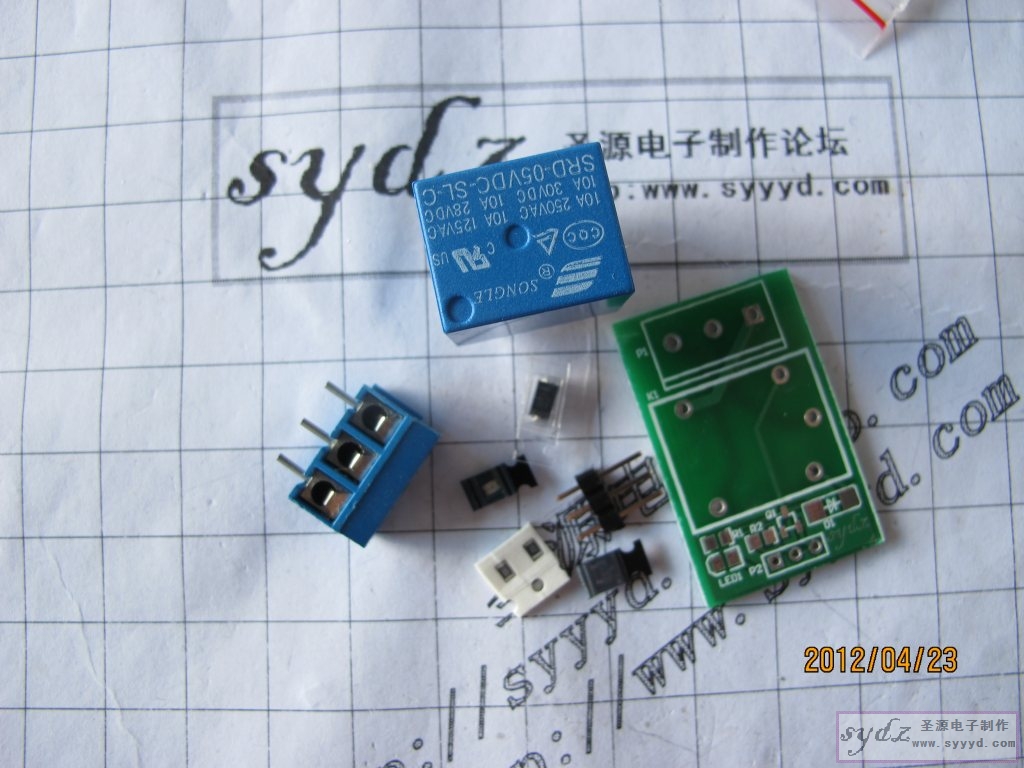

元件全家福

上电测试 IN脚无输入 LED 不亮继电器不吸合

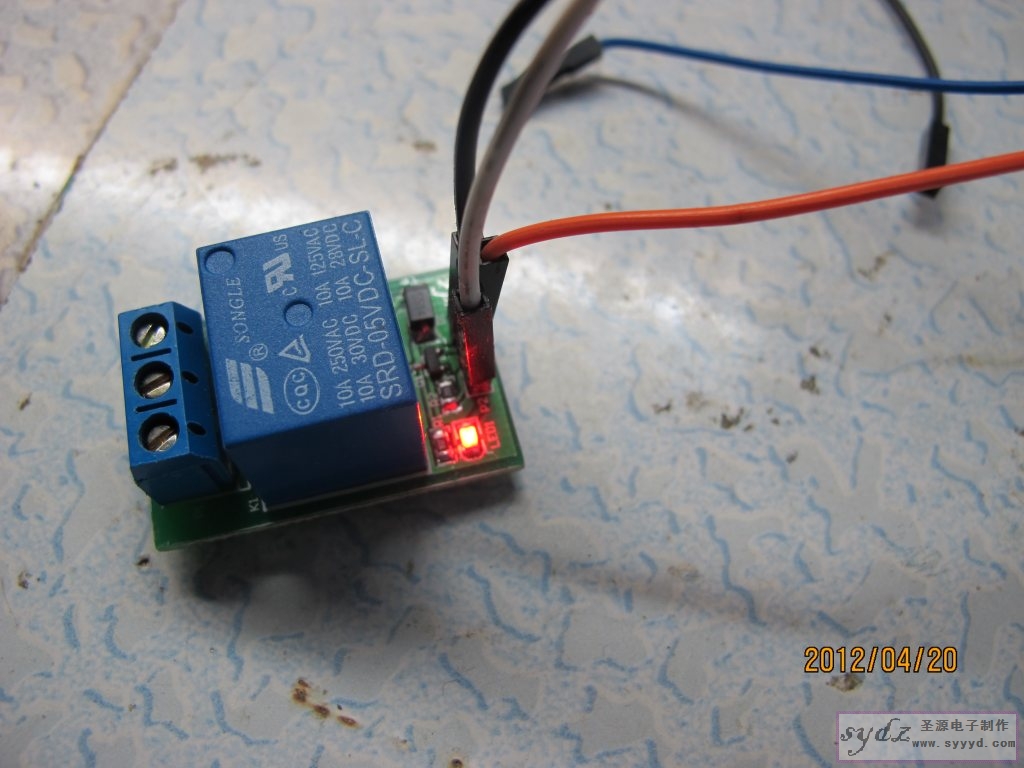

IN脚输入高电平，LED点亮，继电器吸合。

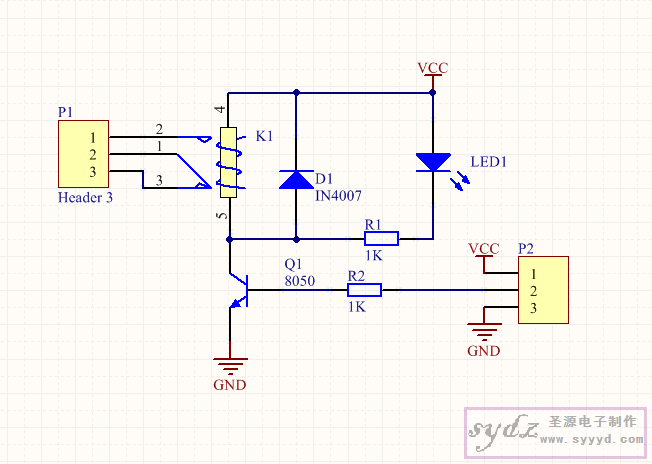

原理图

点击进入购买
