干弹簧 磁检测 模块V2.1 的焊接说明-原理图-元件表

[复制链接]
跳转到指定楼层
楼主
发表于 2012-5-19 15:17:56 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

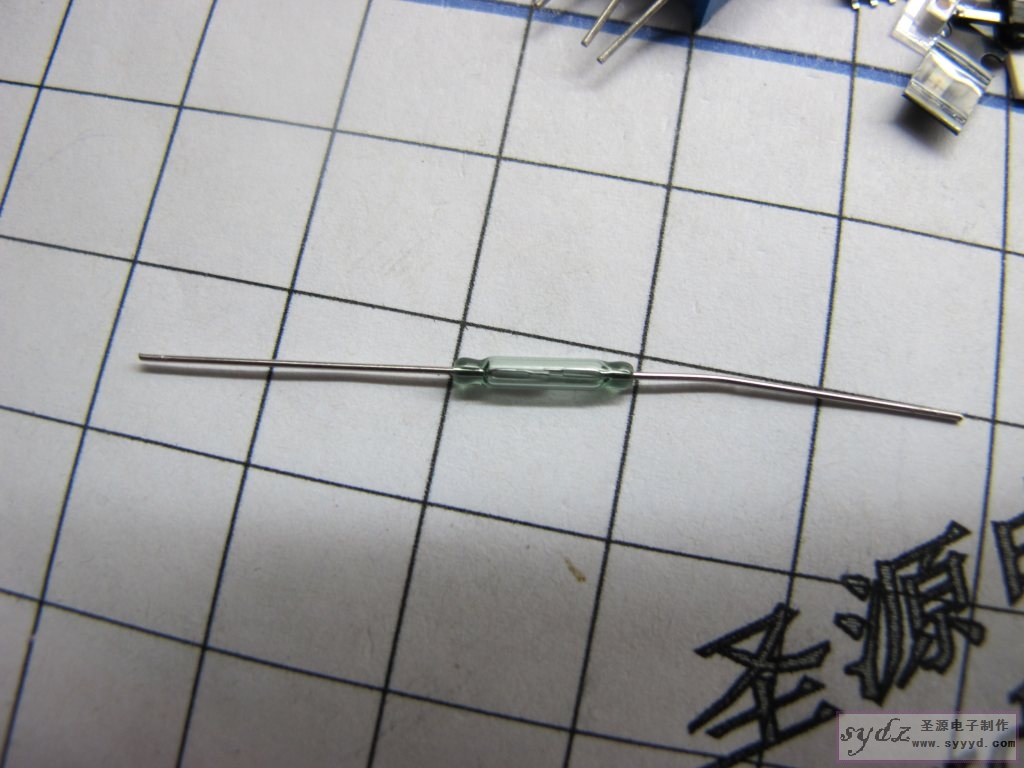

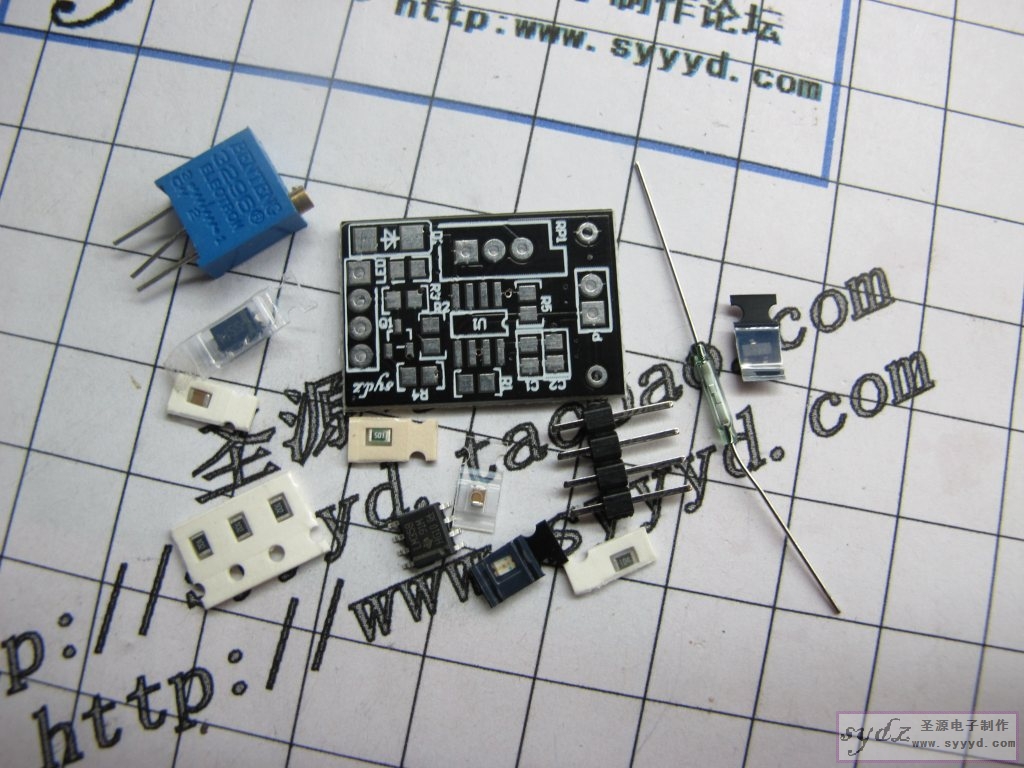

1.元件介绍


2.产品简介
电压:5V
输出信号LED指示。
带有二极管反向保护
TTL电平输出.
TTL输出有效信号为低电平.驱动能力80MA左右,可直接驱动继电器,蜂鸣器,小风扇,等等。
高电平驱动能力4MA左右。
当没有磁铁靠近时候LED点亮输出为低电平,检测到磁铁时候,输出高电平,LED灭。


3接线简介V2.1

电路板的尺寸


接口介绍。

4.焊接过程

电子元件全福家




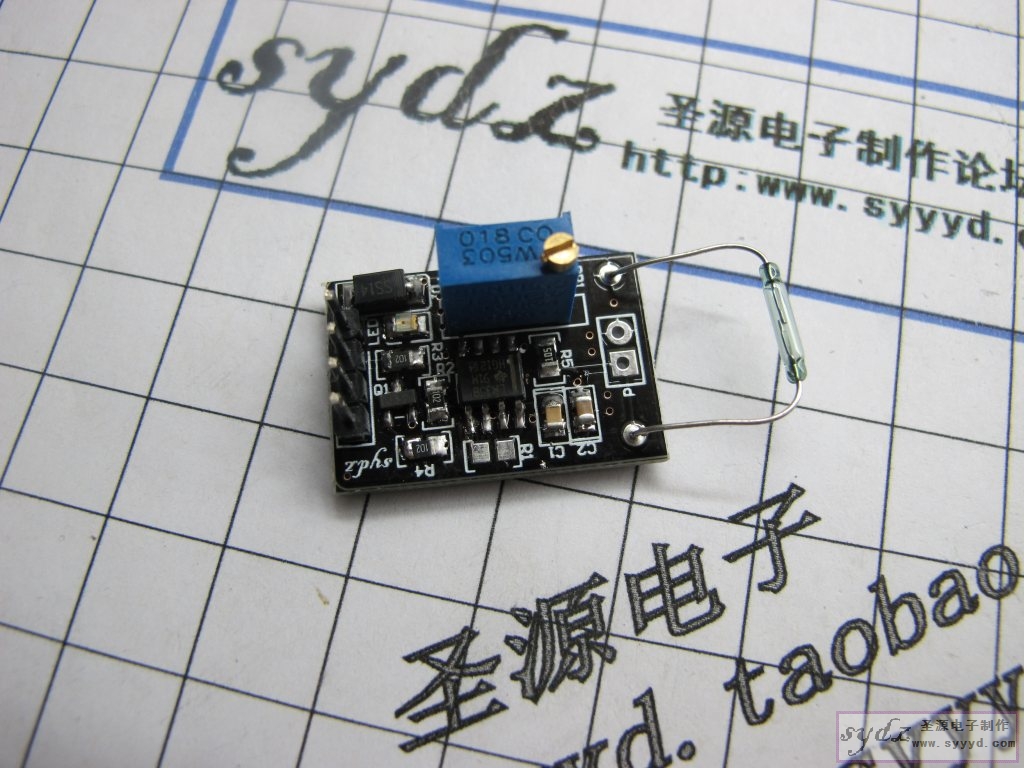

完工

5测试

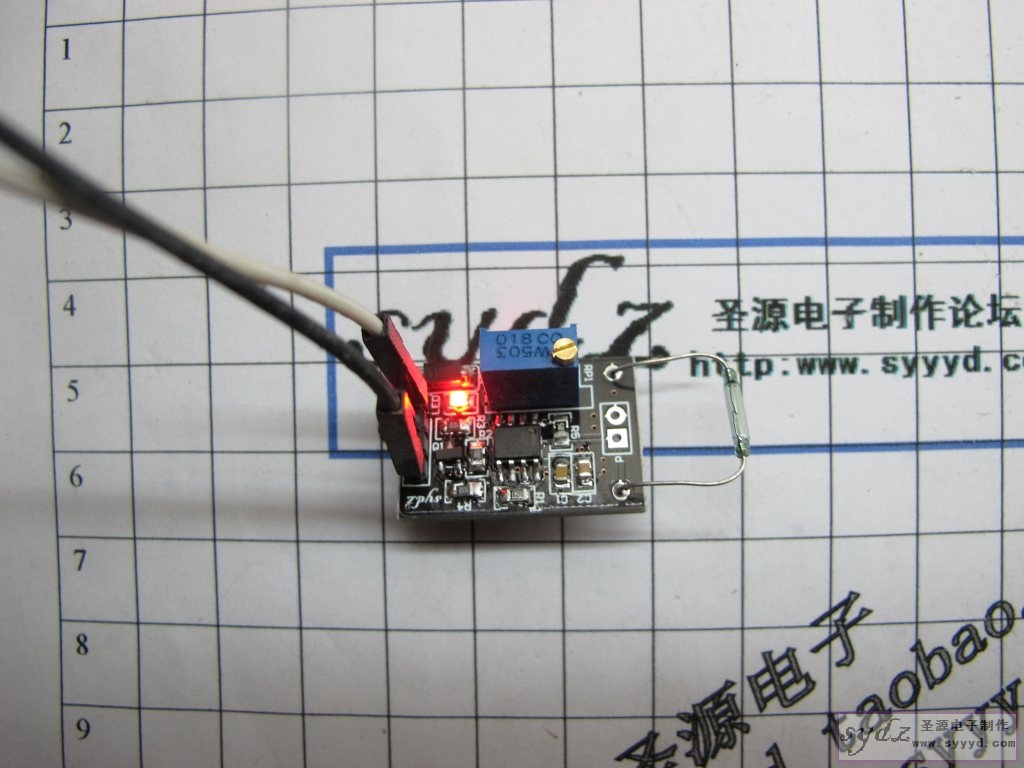

接上5V电源LED点亮,输出为低电平

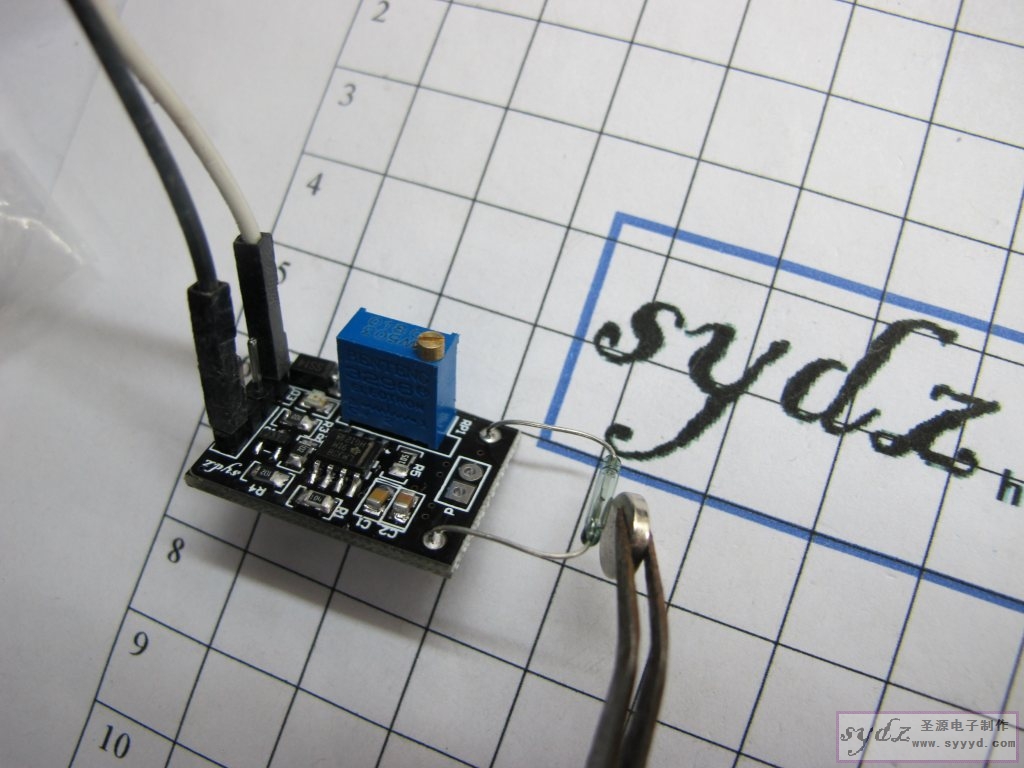

磁铁靠近,LED熄灭,输出为高电平,

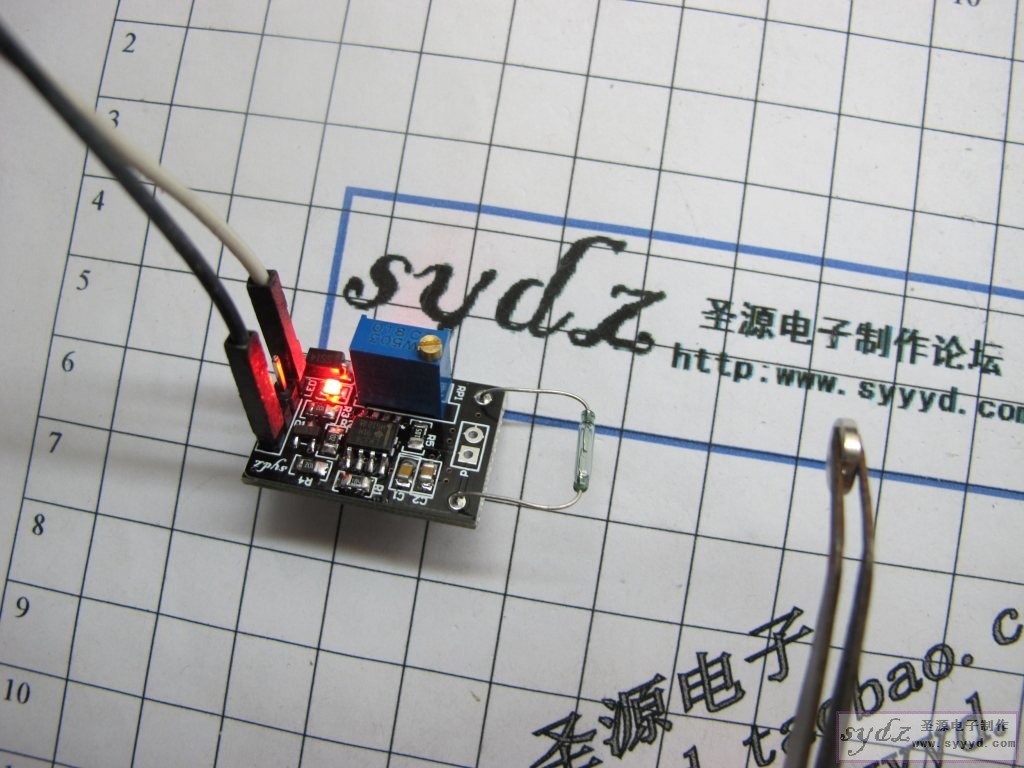

磁铁离开,又恢复到,输出低电平状态。。。。

6.原理图V2.1


7.元件表V2.1
R1
100K
R2
1K
R3
1K
R4
1K
R5
1M
D1
1N5819
LED
LED
Q1
8050
C1
104(0.1UF)
C2
106(10UF)
RP1
503(50K)
U1
LM358
P1
4P插针
P
干弹簧

电路板
