自己动手制作 32*16LED点阵~！ 含程序 原理图

[复制链接]
SYDZ__顺
发表于 2011-8-25 11:38:29 | 显示全部楼层 |阅读模式
32*26LED点阵 终于完成的  ~！~！
文字 描述 比较少  看图 应该没问题 ~！！！~！
8*8  3.9MM  红绿 双色点阵 在制作中只要单色就可以了

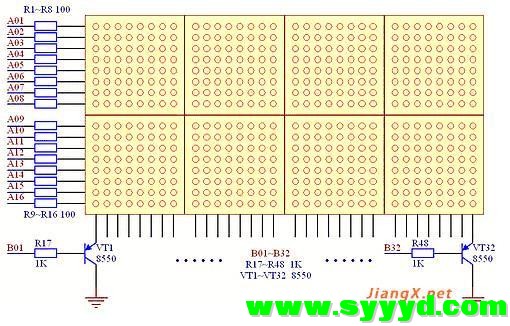

       显示电路 原理图

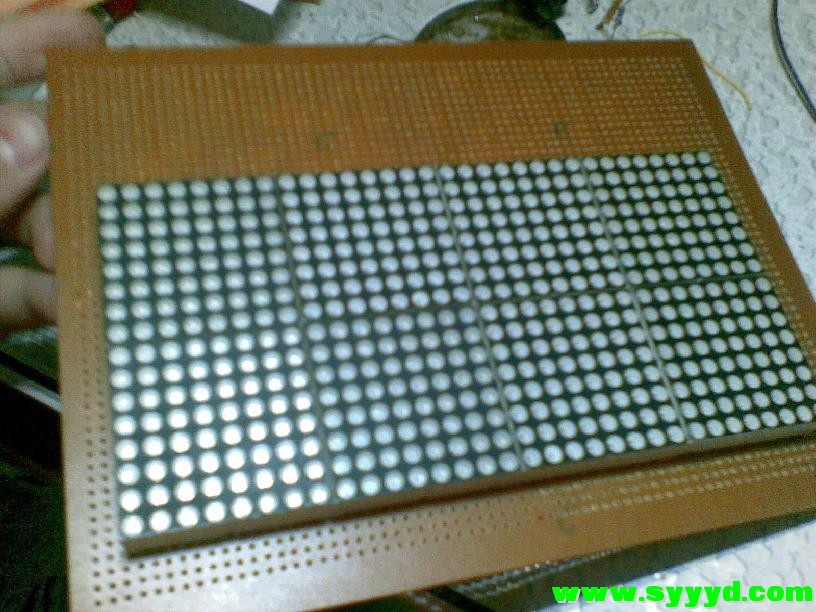

32*16LED点阵 显示部分

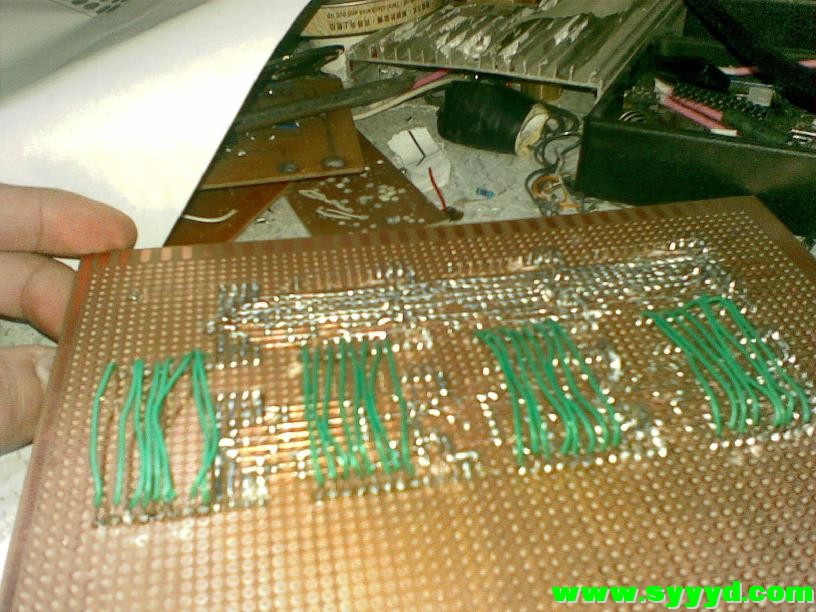

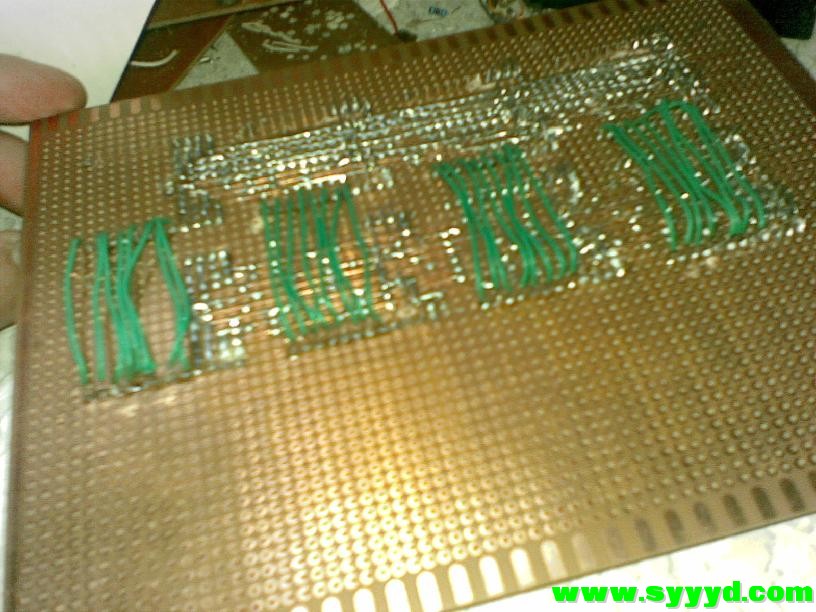

32*16LED点阵 显示部分 背后焊接图

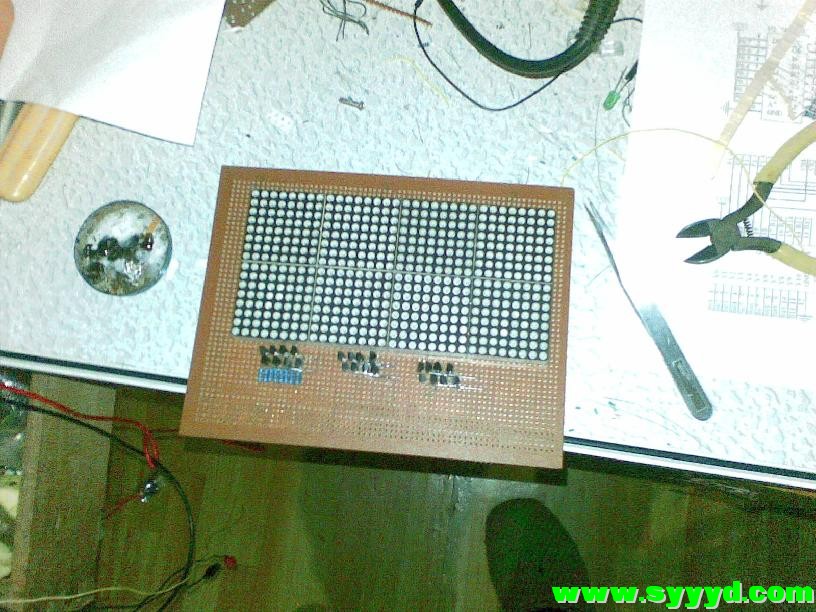

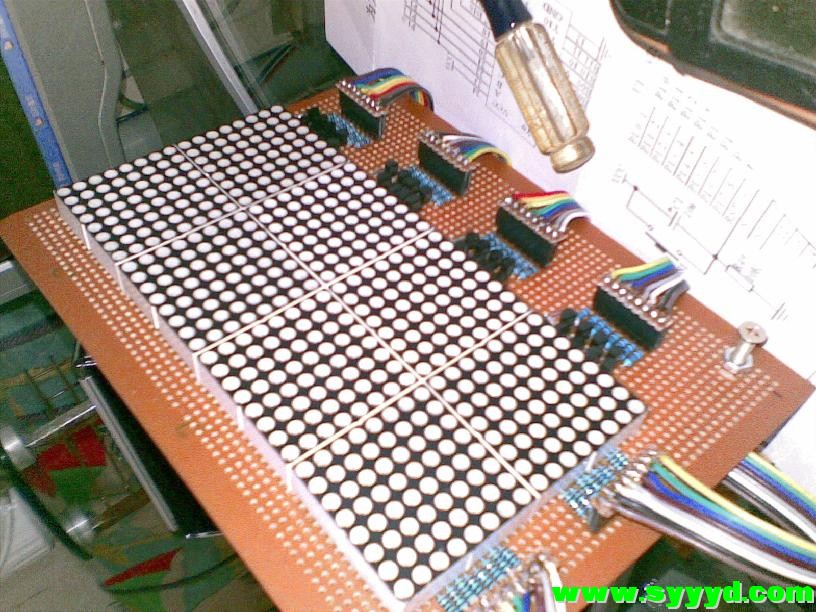

32*16LED点阵 显示部分  正面  刚刚焊上 三极管

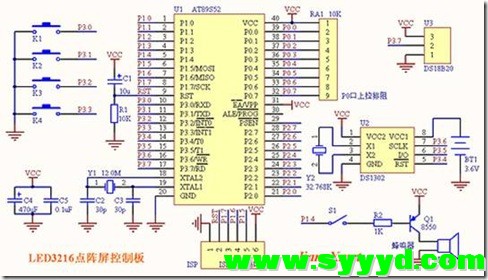

    控制板 原理图

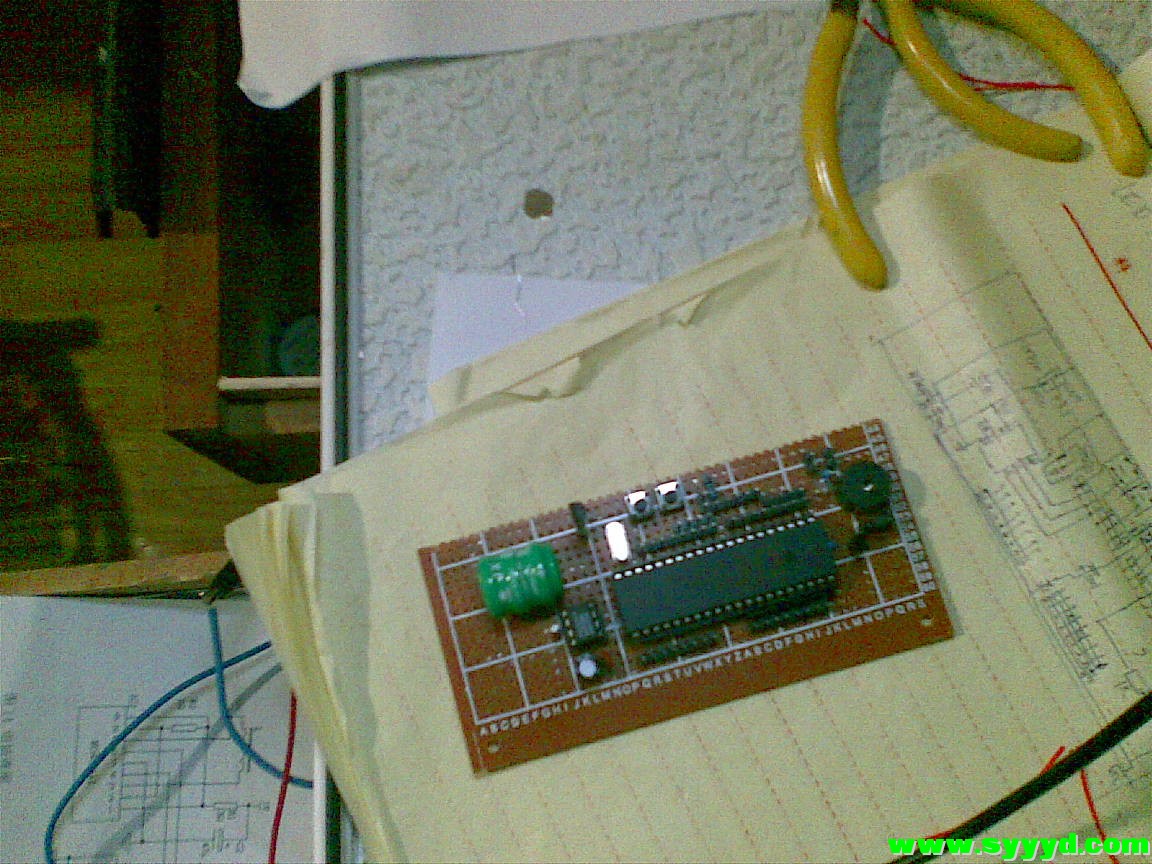

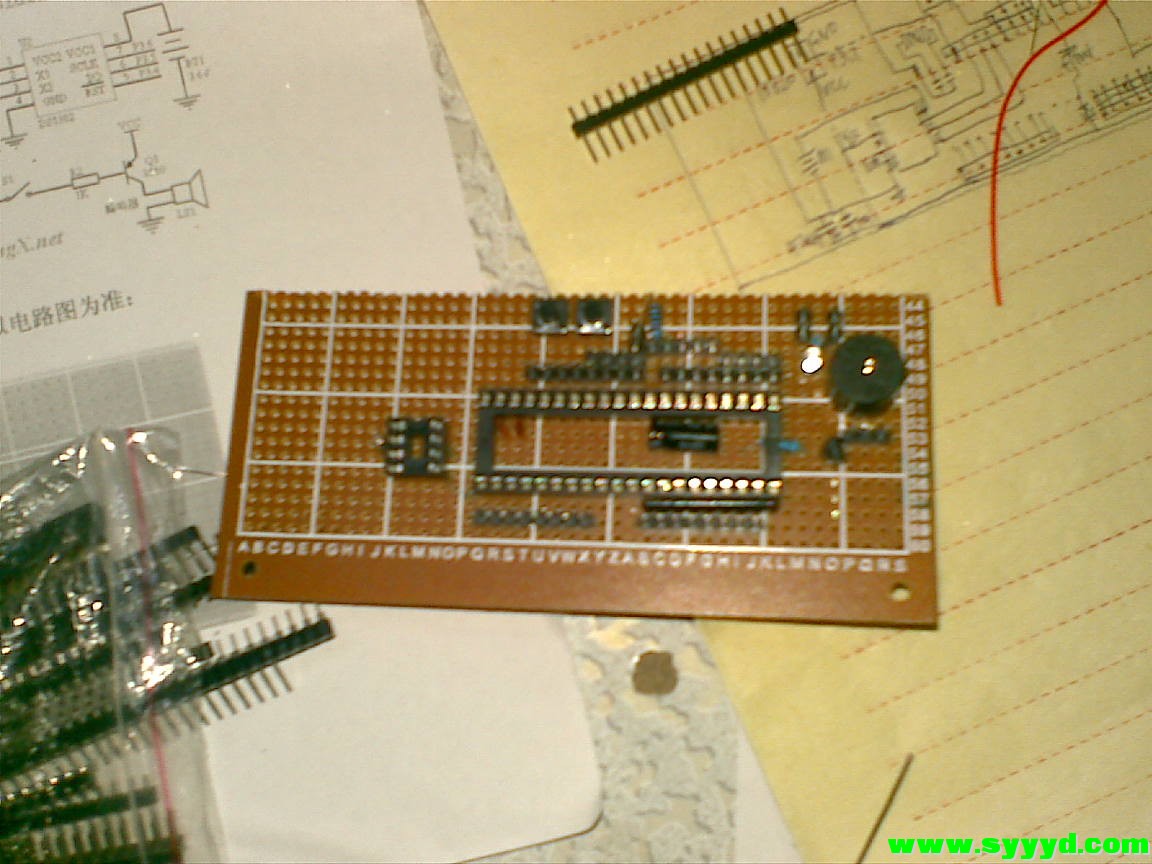

单片几主控板

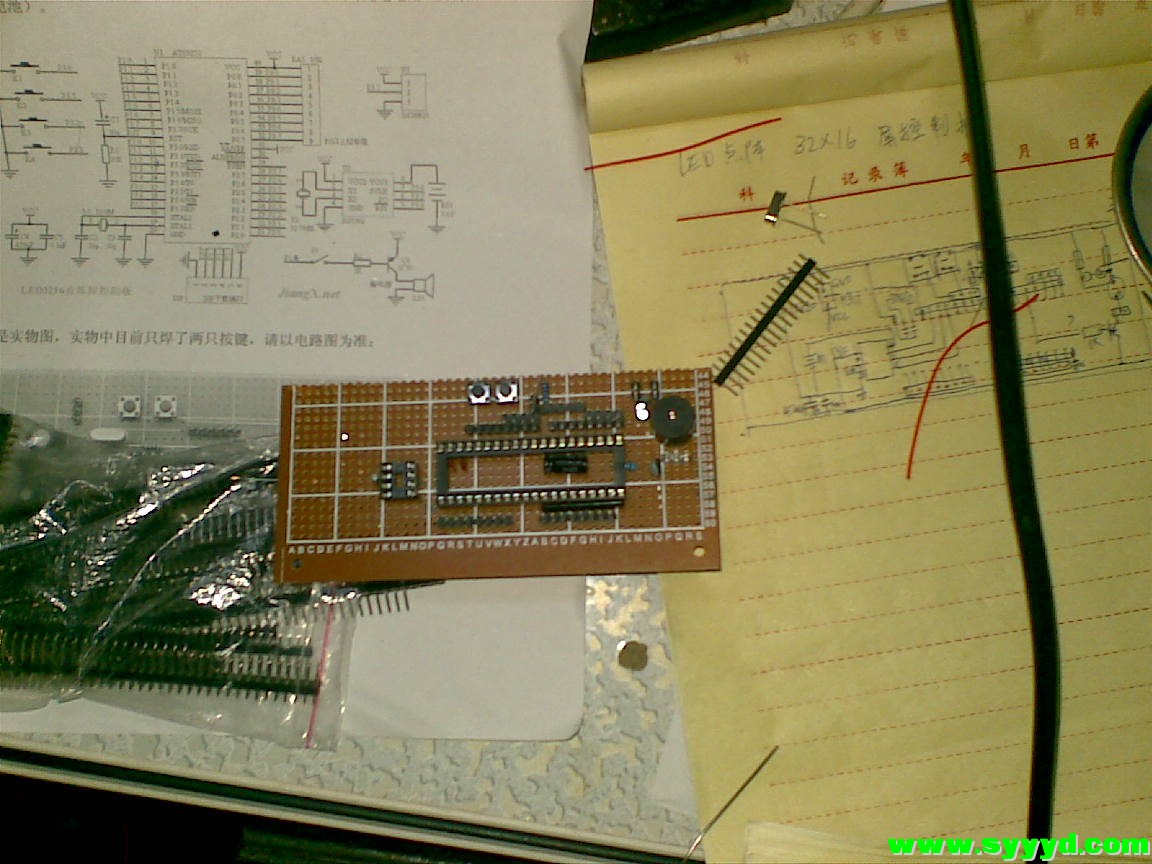

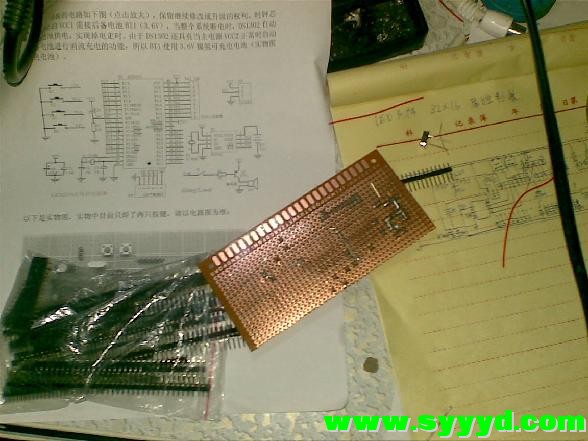

还未焊接完的 主控板背后
   主控板的 整体样貌

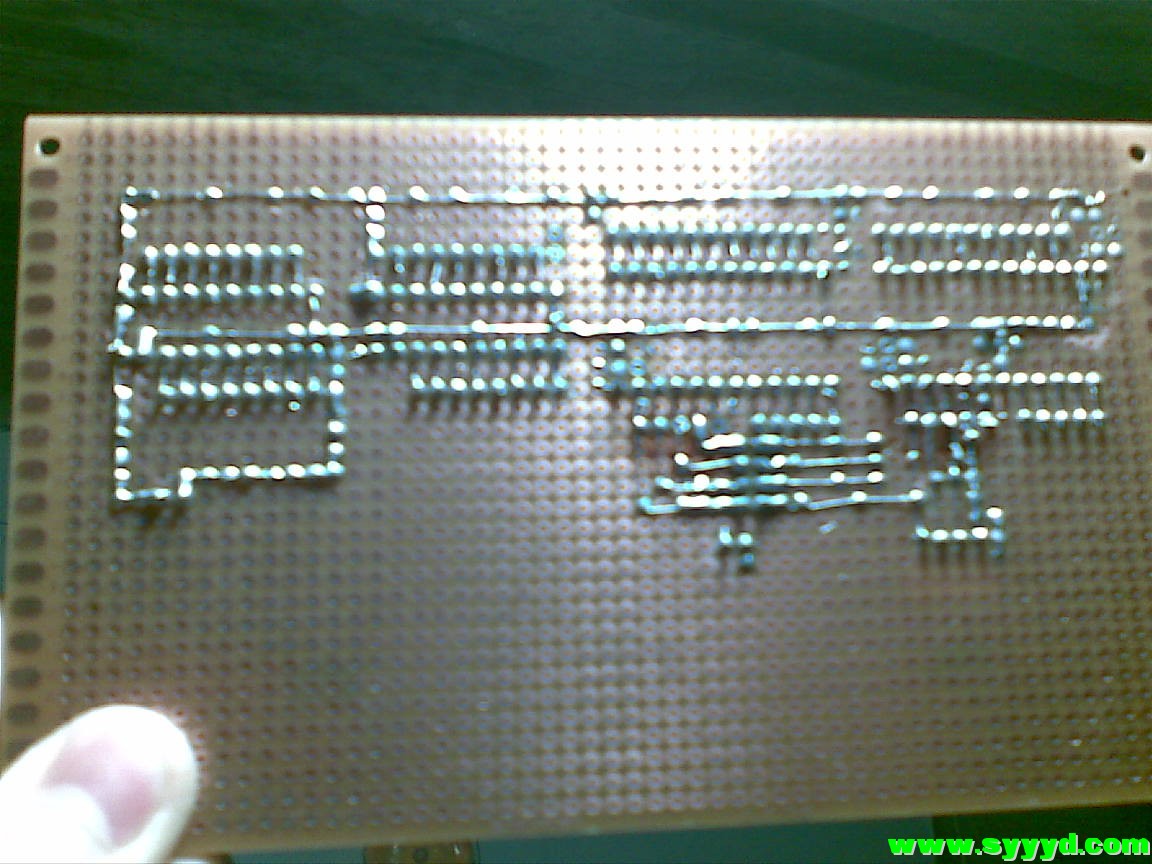

主控板 背面 焊接完完毕

行驱动电路和译码器扫描电路  原理图
      行驱动电路和译码器扫描电路      加    显示电路

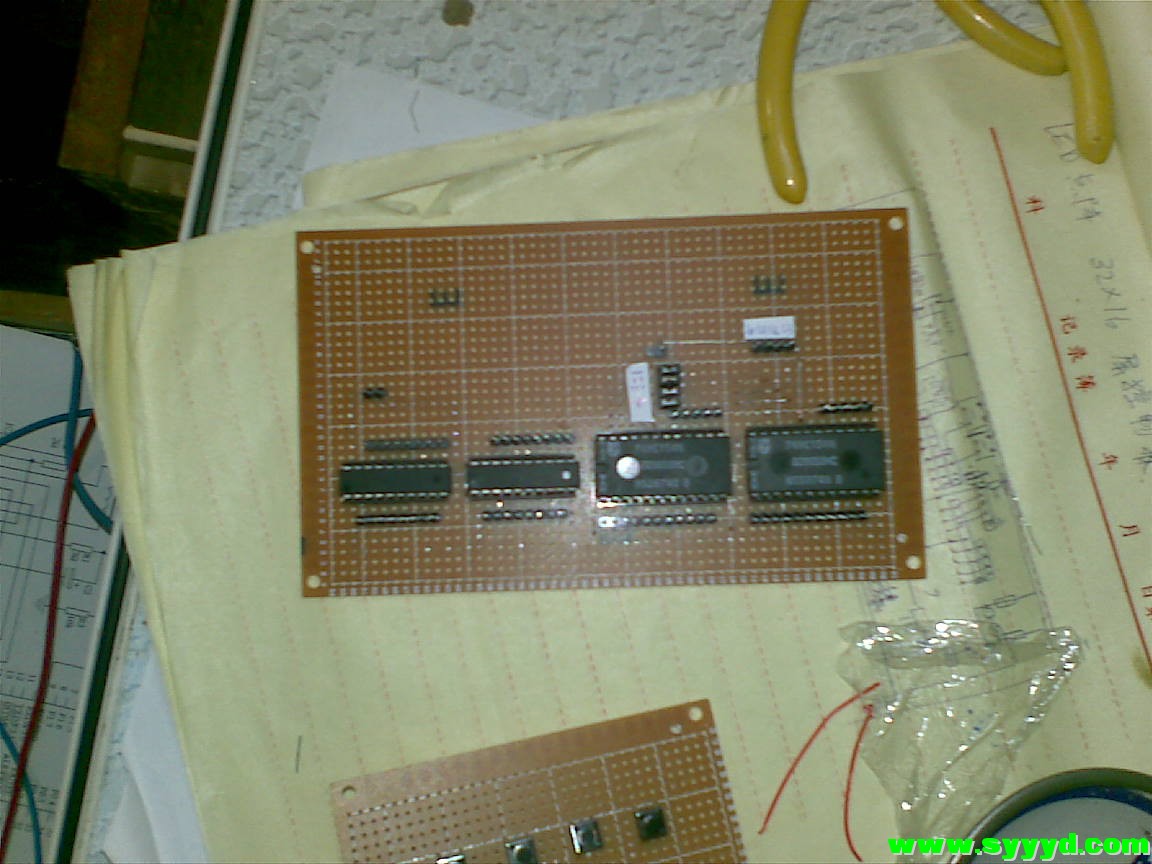

行驱动和译码器

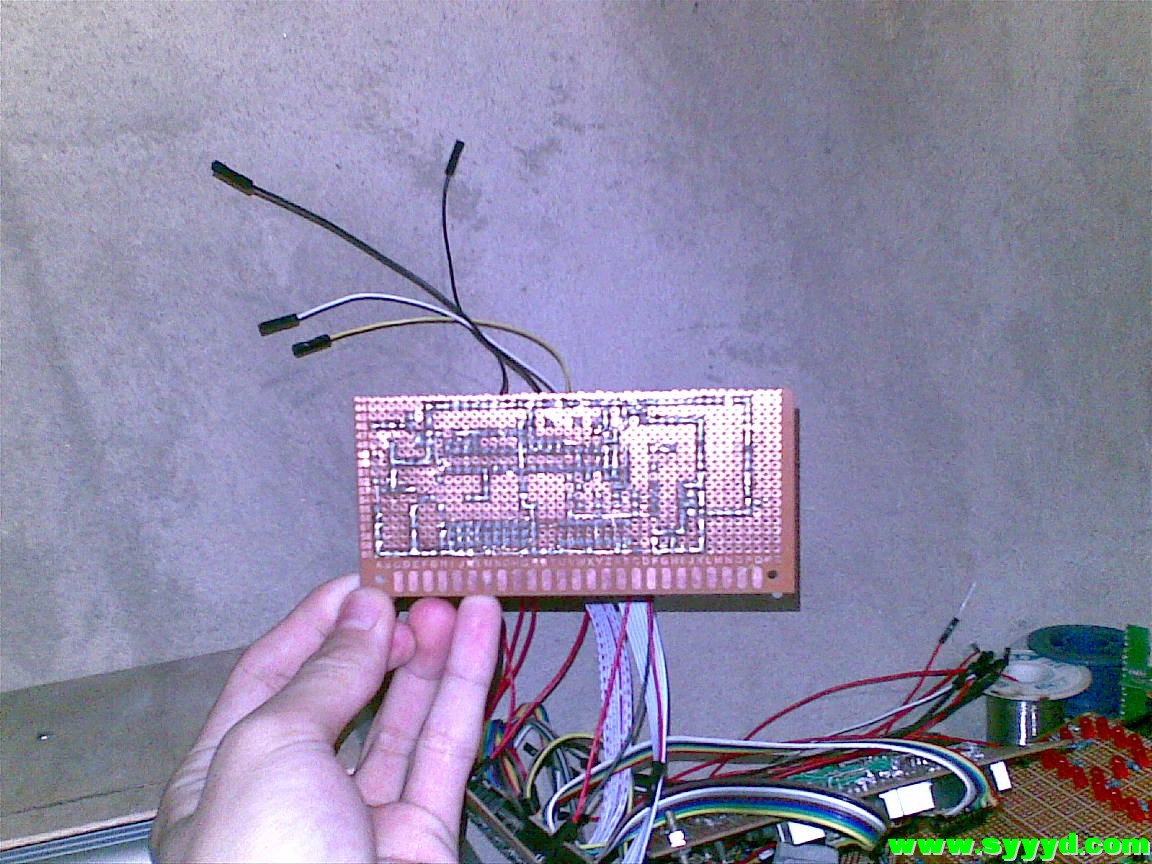

行驱动电路和译码器扫描电路  的背面  焊接完毕的

按键电路 原理图

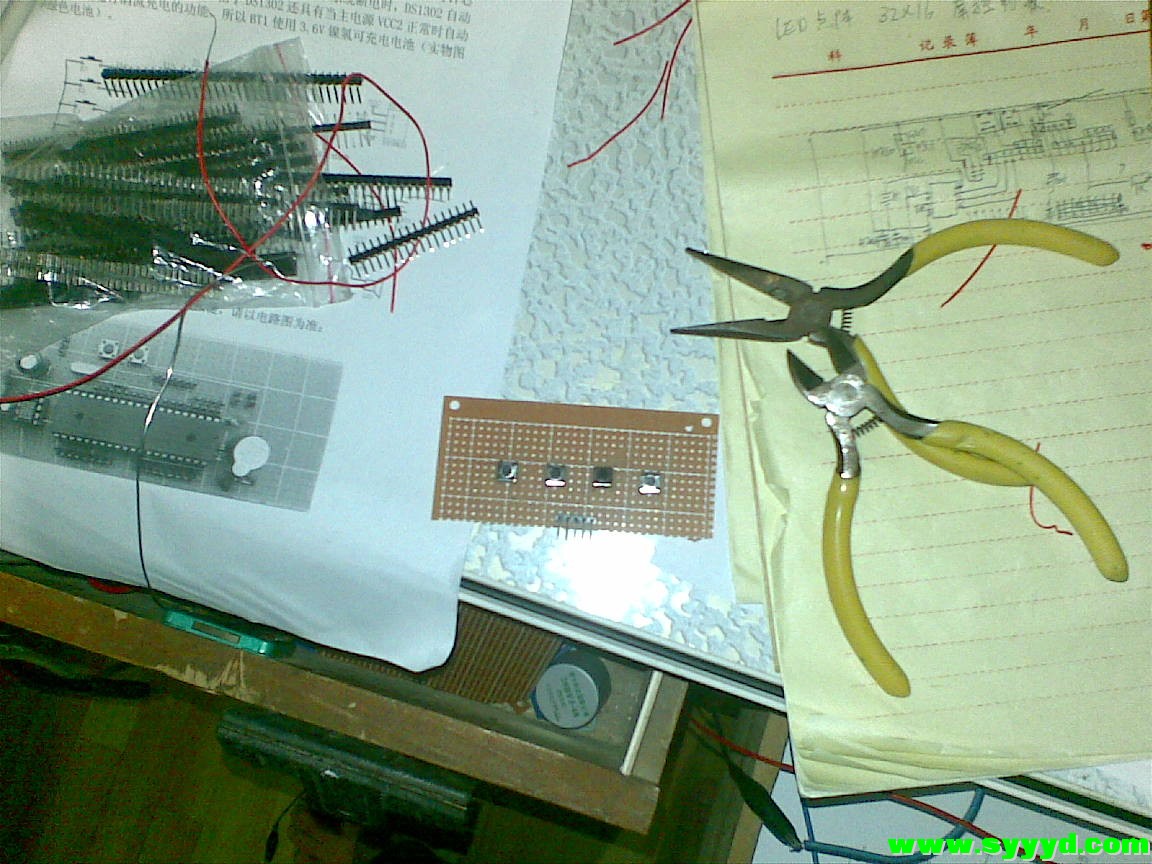

独立按键板

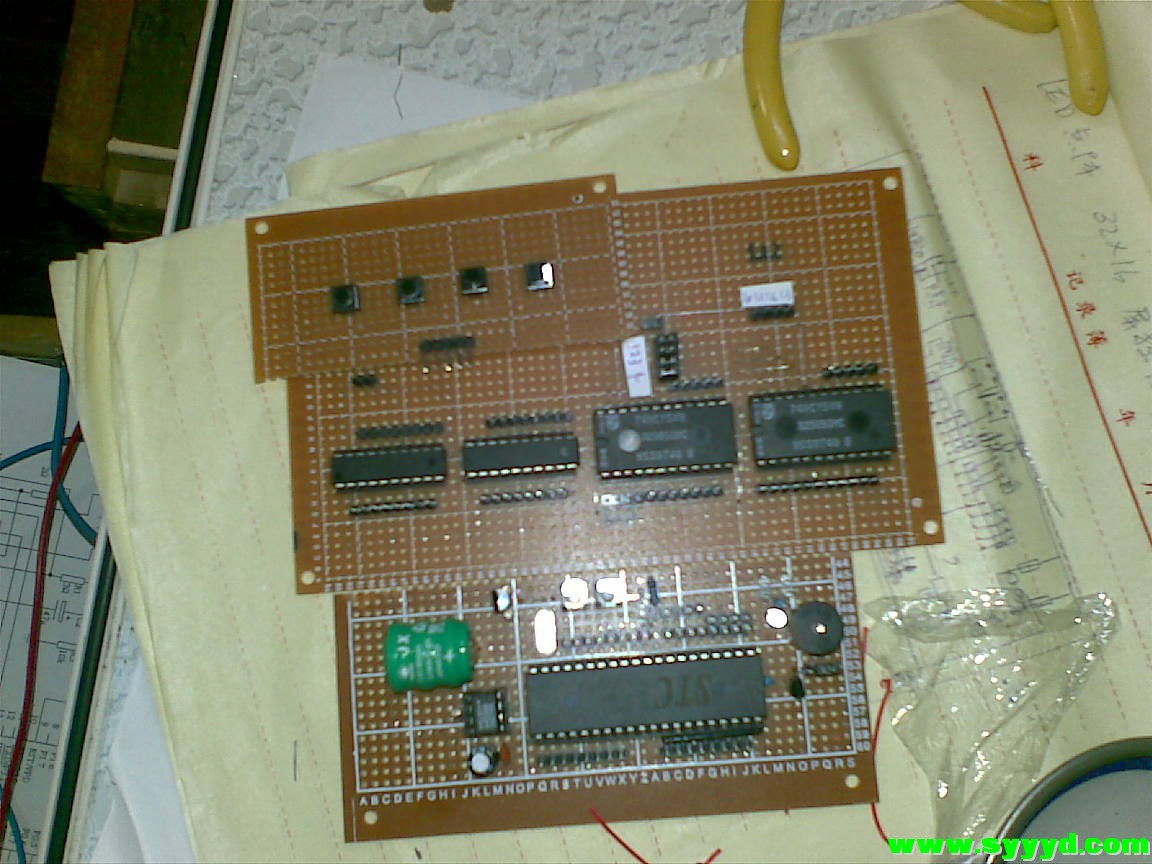

控制板   按键板   行驱动电路和译码器扫描电路

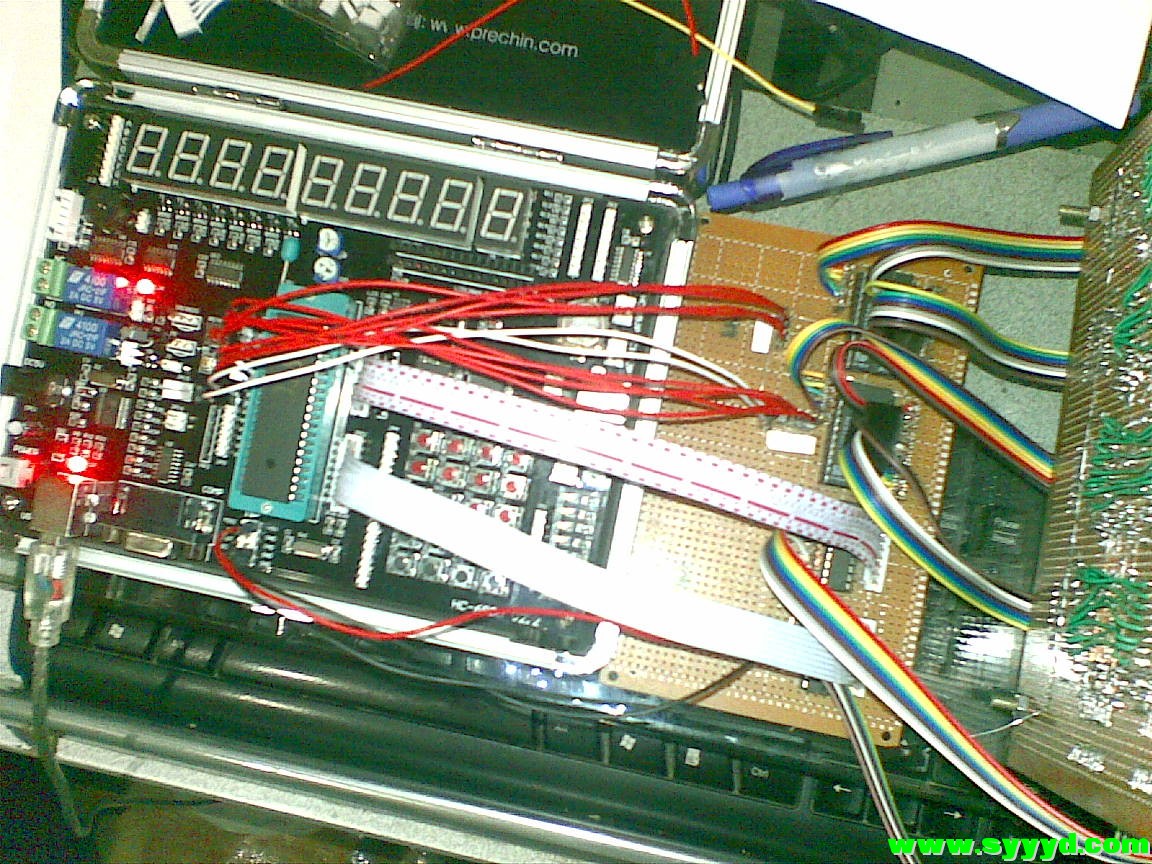

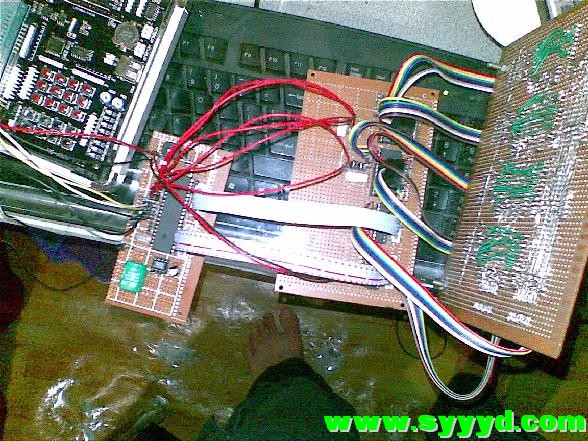

  在单片机实验板上测试 ~！~
   显示电路的 接线

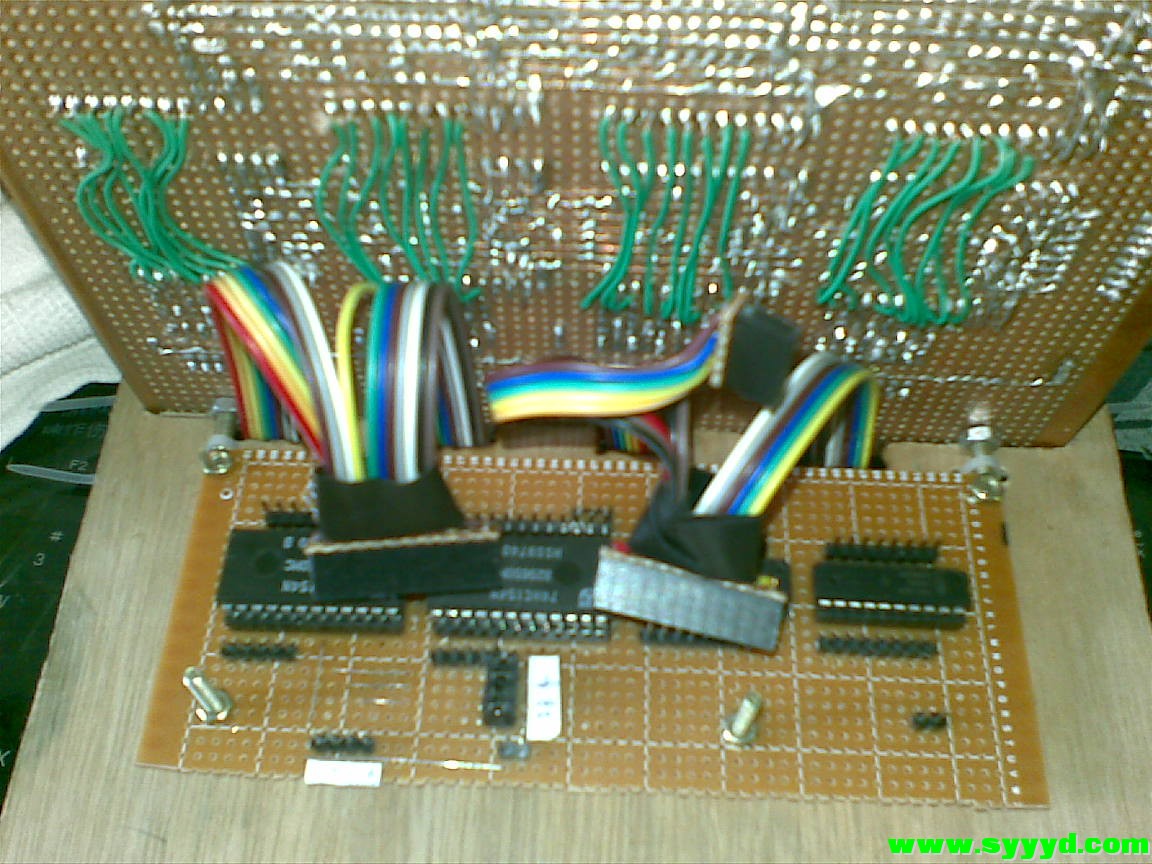

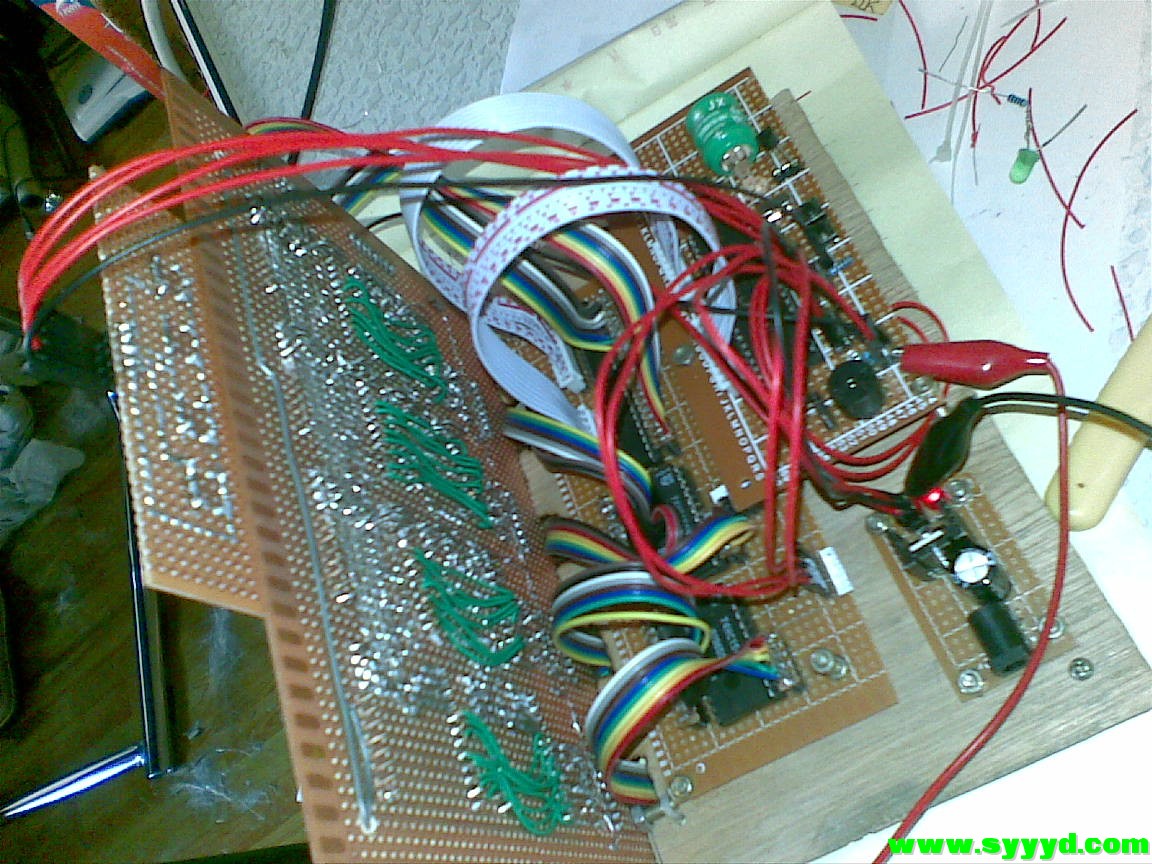

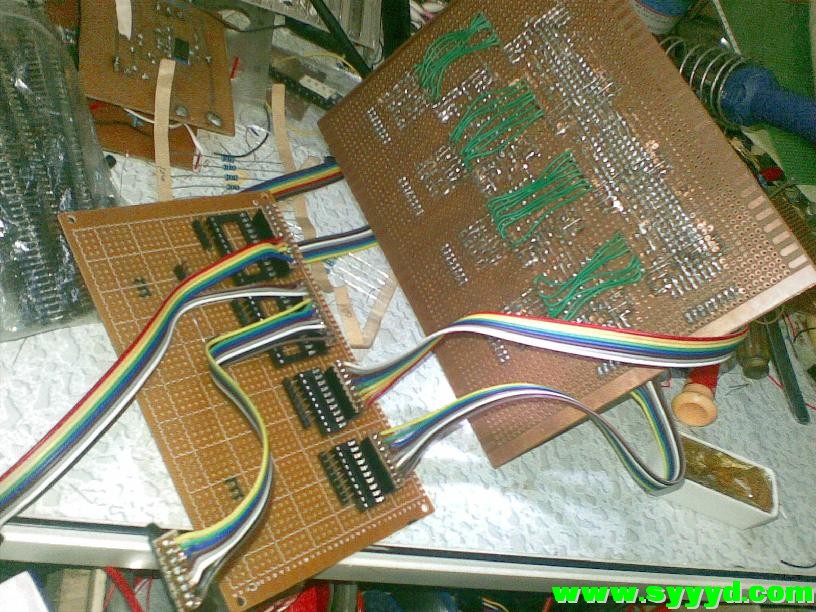

   主控板+扫描编译电路+显示电路

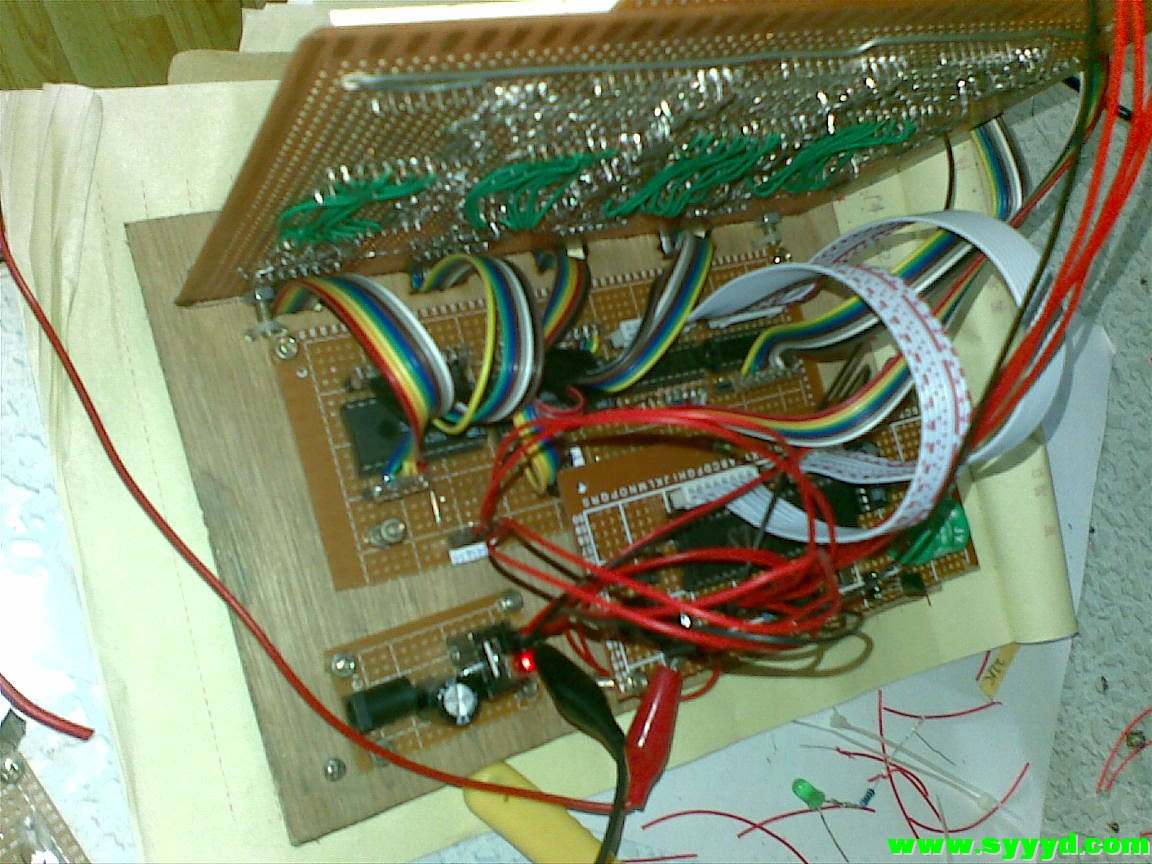

   整体   背面

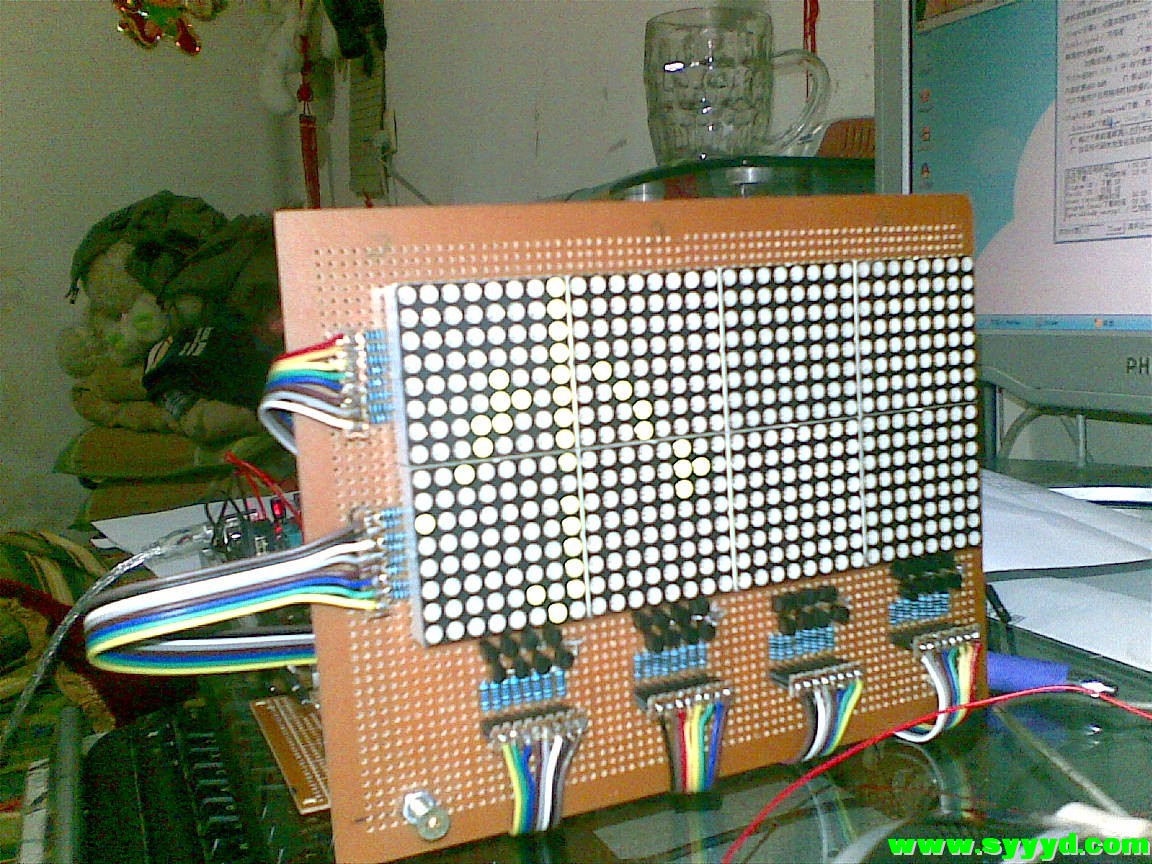

整体   正面

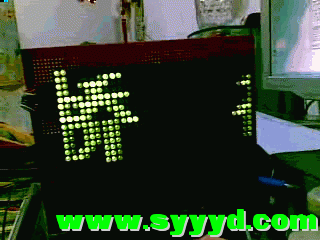

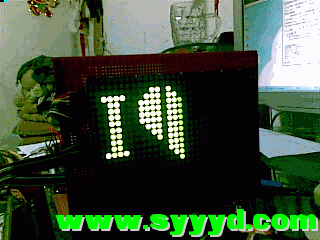

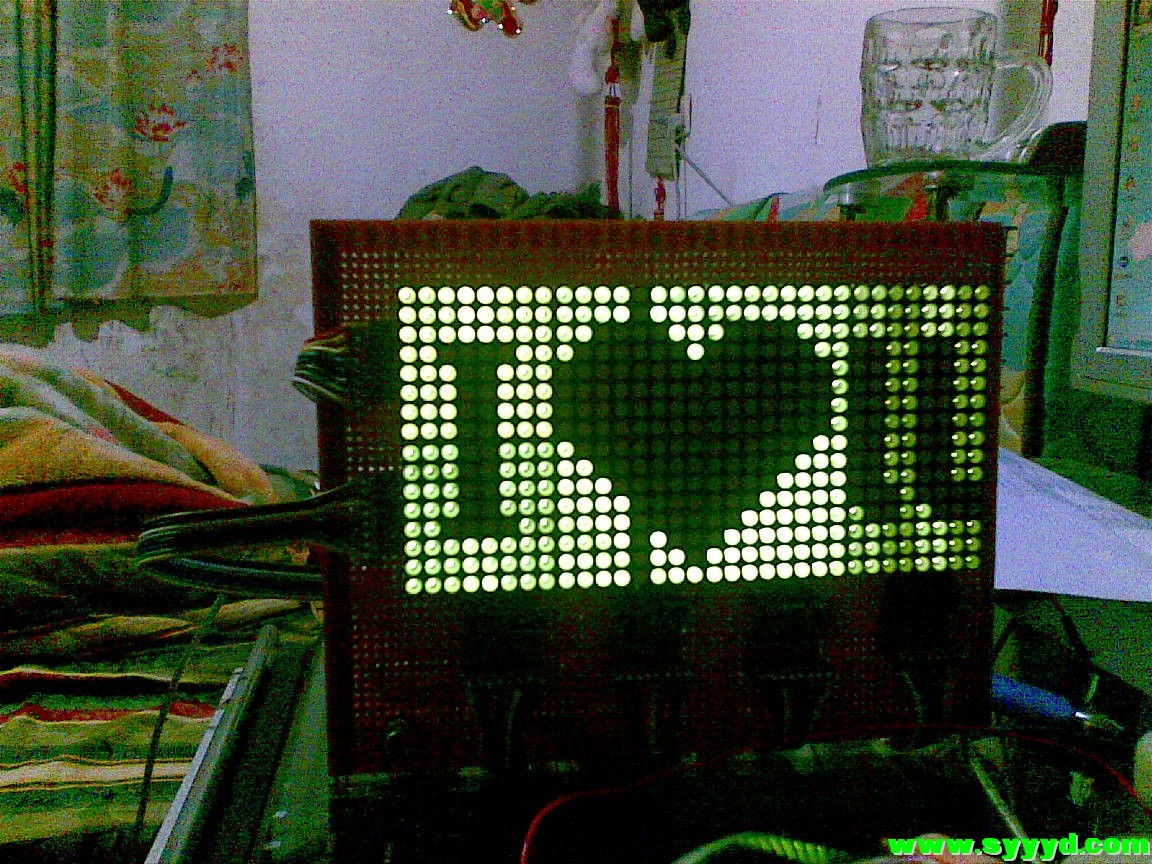

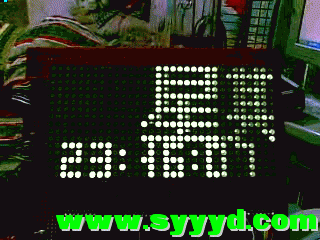

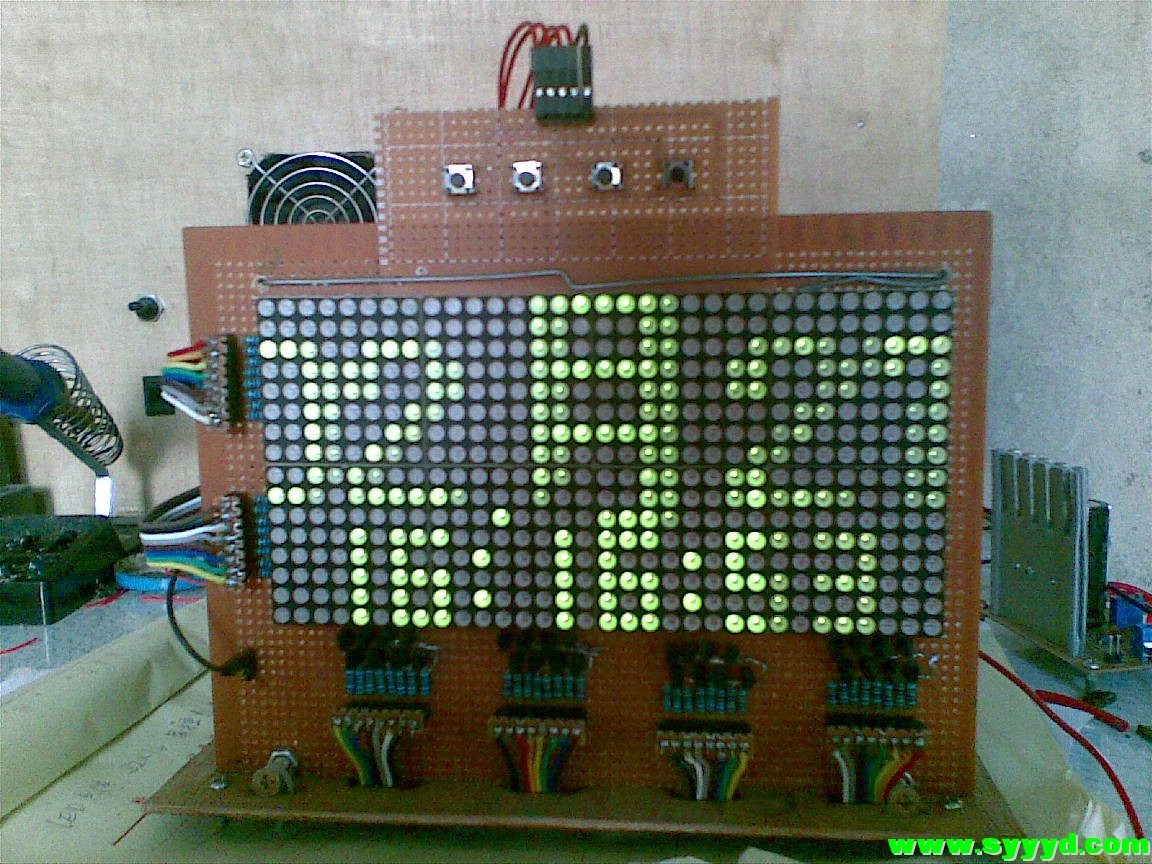

   显示  测试
显示  测试
显示  测试
显示  测试
日期 时间 测温
    显示  测试
有问题的 朋友 可以加我 QQ  程序可以向我要 也可以直接“ 万用电路板 ”网下
原理图整理于  “ 万用电路板 ” !  !  !
回复

使用道具 举报

sydz
发表于 2011-8-26 11:20:44 | 显示全部楼层
LED3216点阵屏例程.rar (413.8 KB, 下载次数: 547)
程序·！~
  已上~ 程序 原理图，转载至   ‘“”万用板制作网“”
回复 支持 反对

使用道具 举报

mrlin
发表于 2011-8-27 21:17:27 | 显示全部楼层
感谢LZ如此有分享精神的人
回复 支持 反对

使用道具 举报

sydz
发表于 2011-8-28 10:38:44 | 显示全部楼层
原理图整理：

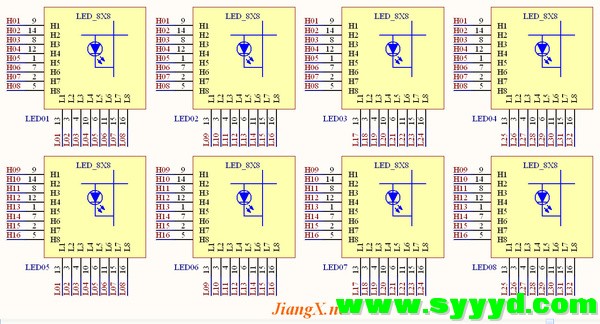

LED点阵电路

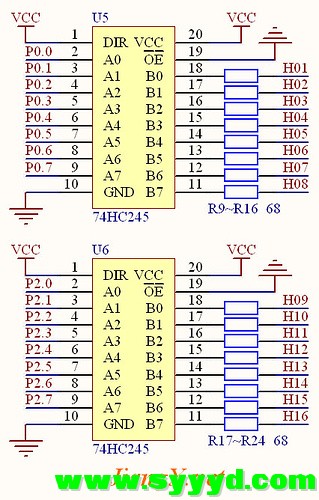

行驱动电路

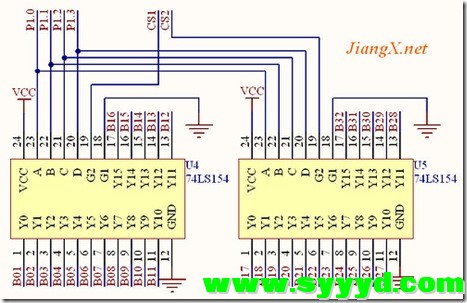

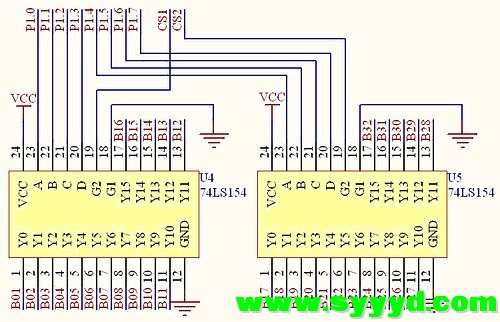

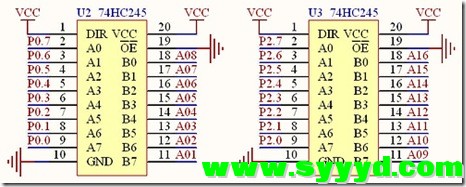

列译码器扫描电路 V1版

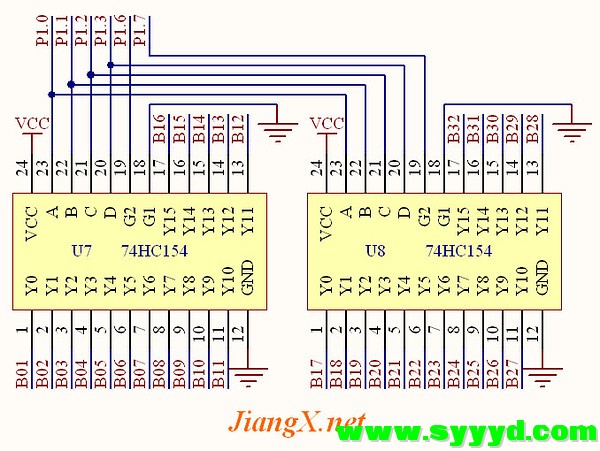

列译码器扫描电路 V2版

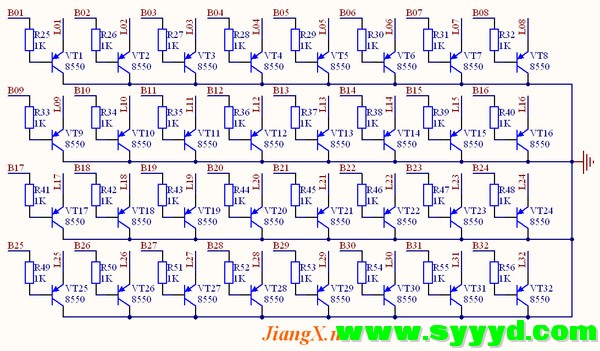

列三极管放大

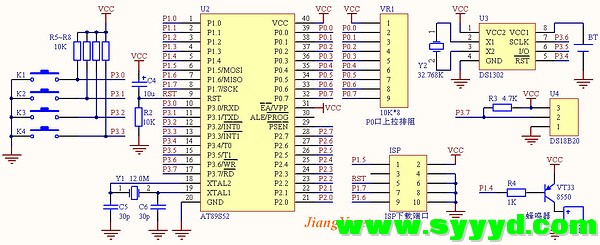

主控板

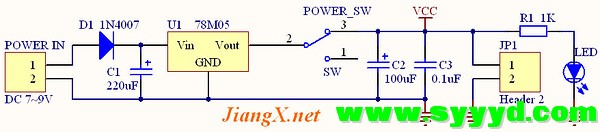

7805稳压电源




  元件表：

分类
名称/型号
位号
数量
封装
备注
LED
显示器件
发光二极管
LED
1
普通直插、圆
红色
LED点阵模块
LED01~LED08
8
32mm*32mm
红色
芯片
LM7805
U1
1
TO-220
带散热器
AT89S52
U2
1
DIP-40
带芯片座
DS1302
U3
1
DIP-8
带芯片座
DS18B20
U4
1
TO-92
74HC245
U5/U6
2
DIP-20
带芯片座
74HC154
U7/U8
2
DIP-24窄体
带芯片座
电阻
330
R1
1
1/4瓦
直插
普通色环电阻
10K
R2/R5~R8
5
4.7K
R3
1
68
R9~R24
16
1K
R4/R25~R26
33
排阻
10K*8
VR1
1
SIP-9
9PIN
电解电容
220uF/16V
C1
1
直插，小体积
100uF/16V
C2
1
10uF/16V
C4
1
瓷片电容
0.1uF(104)
C3
1
直插
30pF(30)
C5/C6
2
晶振
12M
Y1
1
普通直插
32.768K
Y2
1
二极管
1N4007
D1
1
直插
三极管
8550
VT1~VT33
33
直插
拨动开关
单刀双掷开关
SW
1
微型、直插
按键
轻触式按钮
K1~K4
4
6mm*6mm
蜂鸣器
5V有源
BEEP
1
普通直插
长滴声
电池座
2032电池座
BT
1
普通直插
电源接口
直流电源接口
POWER
1
直插、大口径


程序 V1版时钟程序   包含源代码
LED3216“大屏电子钟”V1.0工程中的程序文件.rar (9.39 KB, 下载次数: 281)

以上内容
转载自：萬用電路板
回复 支持 反对

使用道具 举报

mrlin
发表于 2011-8-28 16:25:49 | 显示全部楼层
看来已经整理好了 感谢LZ
回复 支持 反对
