LCD1602 点阵液晶 USB数字时钟 自动对时 LED背光 电子套件 散件




•

•

•

•




•


•


•





• 价　　格：¥35.00 - 47.00

  增加了电脑自动对时功能。
  增加自动背景调光
  增加USB转串口
  主控芯片改为ATMEGA168


  •


    此连接为未焊接的散件，购买请注意，散件只包元件数量齐全 以及不提供焊接和调试技术支持，（新手建议购买焊接成品）如需购买焊接好的可以到本店直接搜“成品”，成品都是焊接好调试后发货的。





    焊接并不是很容易的需要有一定的焊接功底，贴片最小的脚距只有0.254MM，是28P的引脚的。
                                不懂得焊接的朋友可以购买成品，成品贵15元钱（焊接手工费）！！！

  视频介绍地址：[url=]http://player.youku.com/player.php/sid/XNDAzMzQ5NTQ0/v.swf[/url]
  制作过程 原理图 HEX程序 论坛帖子地址：[url=]http://www.syyyd.com/forum.php?mod=viewthread&tid=2885&page=1&extra=#pid4130[/url]
  (资料全部通过邮箱发送，拍下后留下邮箱，我们会发送下载地址)

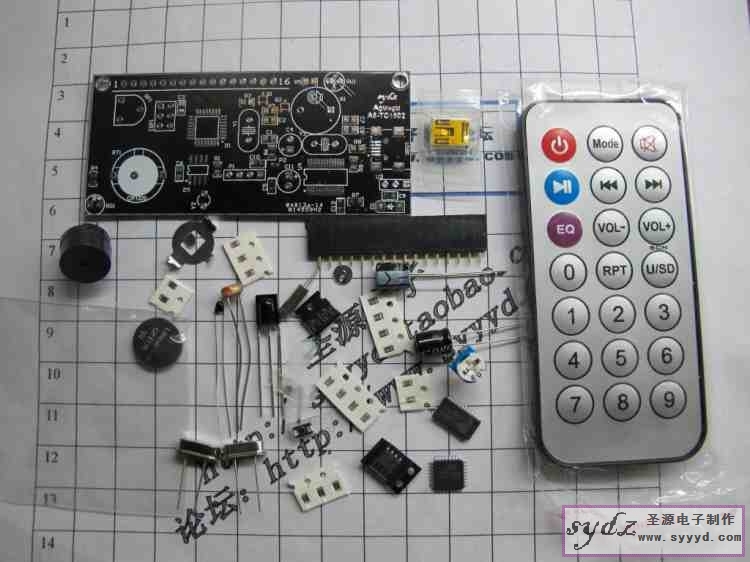

  配件全家福！！！ 所有的物品如图所示！！！

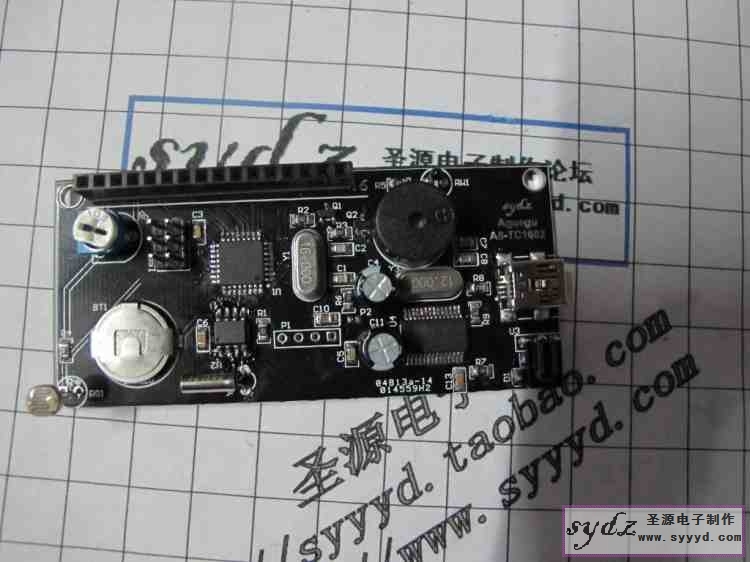

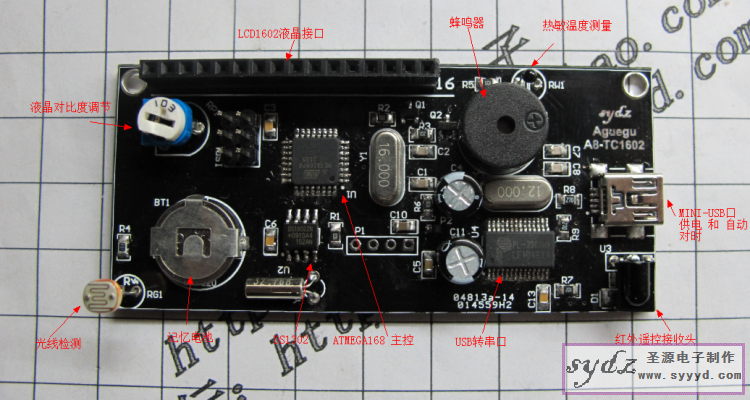

  接口介绍V2.0

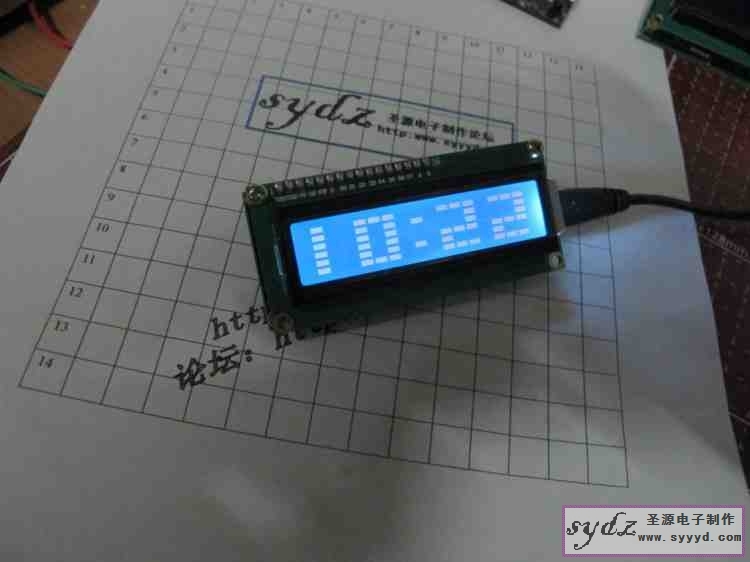

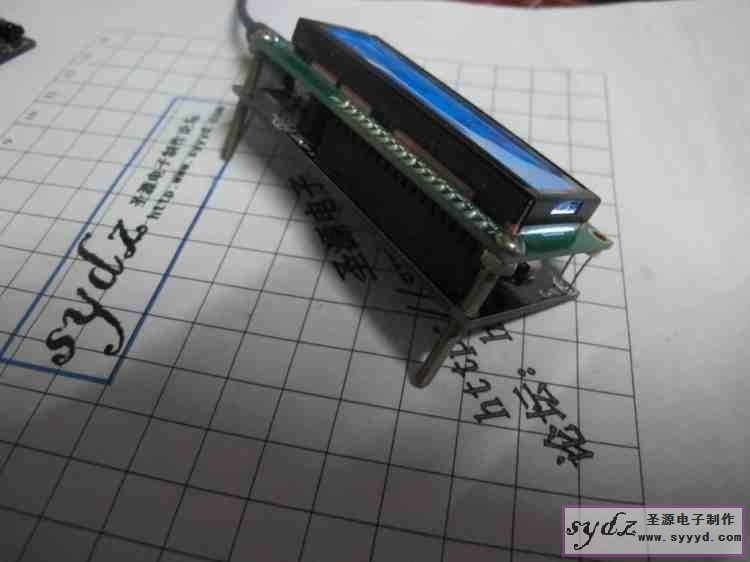

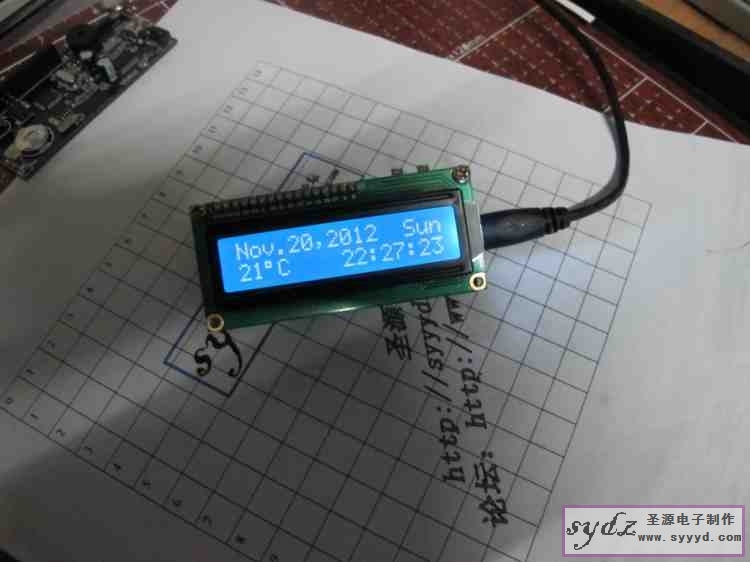

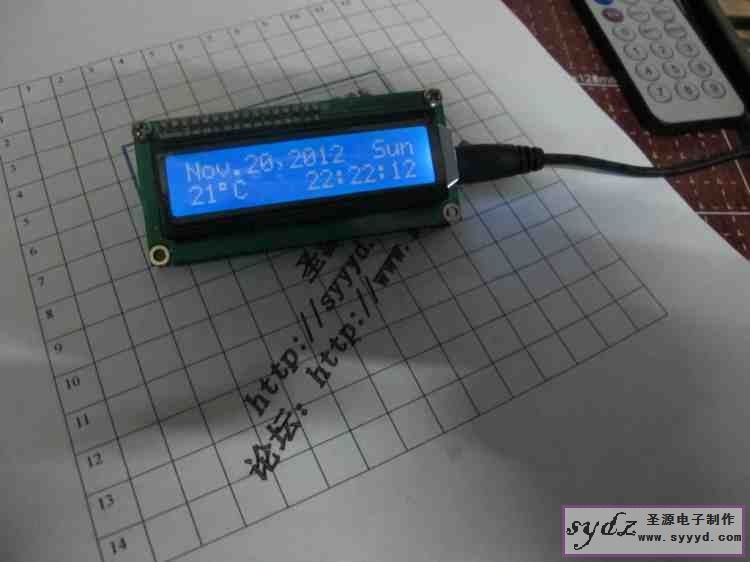

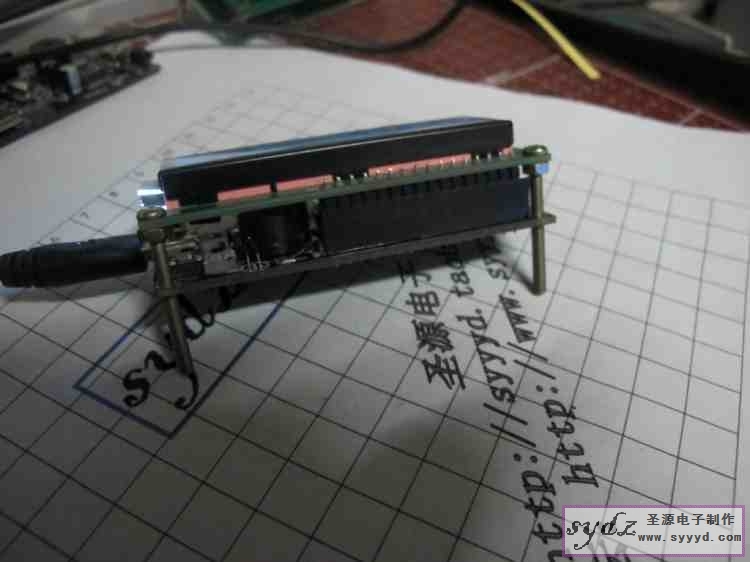

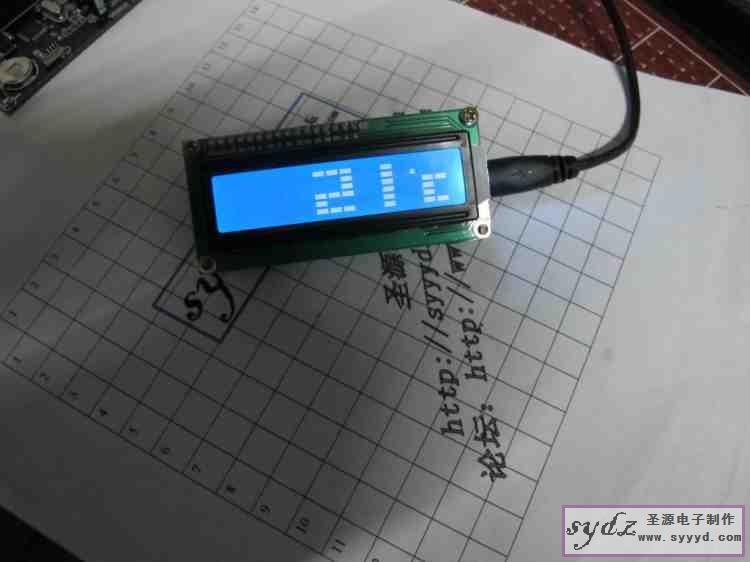

  焊接完成的效果！！

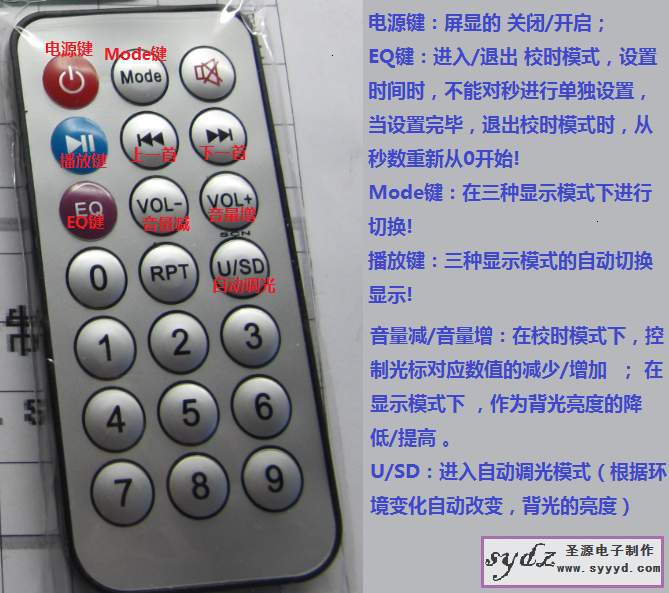

  遥控按键介绍

  时钟的电脑自动对时功能的使用。

  1 将TCA1602-V2.0时钟连接至电脑。（正常在WIN7系统有网络的情况下是会自动安装USB驱动的，要是不会自动安装驱动可点击下载驱动软件）

  2安装驱动（驱动成功有即可进行下一步了）

  3打开压缩包，" " 解压文件夹（请解压后运行，否则会出错）

  4 完成以上步骤后，打开文件夹直接双击“ ”即可完成自动对时。
  5 大功告成。（现在可以试试和电脑时间对对秒，绝对是毫秒不差）

  温馨提示，1302还是有一定的误差的，可以将对时文件加入到电脑自动启动项，每次开机自动对时一次，这样就可以完全保证时钟的精度了。（这样就是为什么这款时钟定义为电脑桌面时钟）

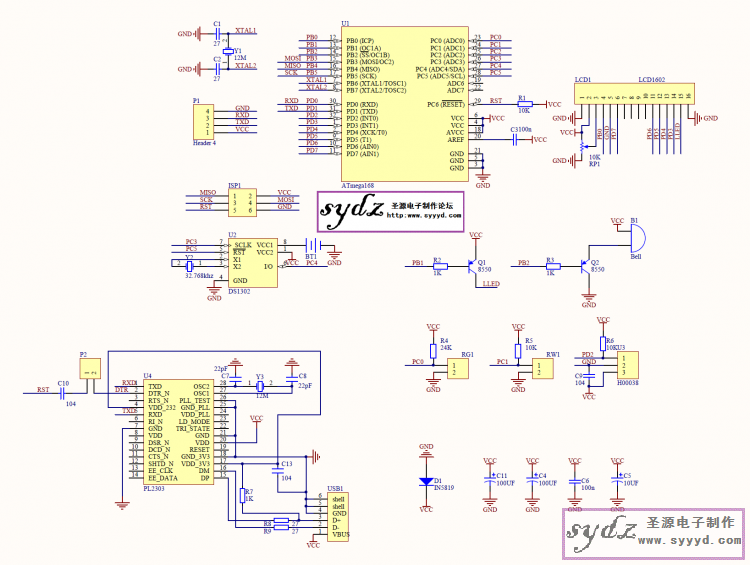

  原理图V2.0




  元件全部以元件表为准（原理图不做共更新）
  标号	型号	数量
  R1,4,5,6	10K	4
  R2,3,7	1K	2
  R[size=+0]8,9	33	2
  C1,2,7,8	22p	4
  C3,6,9,10,13	104	5
  C5	10UF	1
  C4,11	100UF	2
  D1	1N5819	1
  Q1,2	8550	2
  RG1	光敏电阻	1
  RW1	热敏电阻	1
  Y1	16MHZ	1
  Y2	32.768KHZ	1
  Y3	12MHZ	1
  U1	ATMEGA168	1
  U2	DS1302	1
  LCD	LCD1602	选配
  U3	H00038	1
  U4	PL2303	1
  ISP1	6P插针	1
  USB1	Mini USB座	1
  B1	蜂鸣器	1
  BT1	电池座	1
  	电池	1
  	红外遥控	1
  	电路板	1
