霍尔传感器 测速转速 开关模块-磁铁 成品-送程序 资料

lcdz

霍尔传感器 测速转速 开关模块-磁铁  成品-送程序 资料




•

•

•

•




•





• 价　　格：¥11.50


  1.元件简介









  [/table][table]

  型 号
  AH


  参 数
  49E


  电源电压
  Vcc (V)
  3.0-6.5


  功耗电流
  Icc (mA)
  7


  漏电流
  Ioh (uA)
  2.5


  负载电流
  IoL (mA)
  14.5


  低电平
  VoL (V)



  功能（输出状态）
  0.007


  封装型式
  TO-92UA


  磁（最大）
  Bop (Gs)
  线性


  特（最小）
  Bor (Gs)
  ±1000


  性（最小）
  Hw
  ---------

  2.产品简介

  电压：5V
  输出信号LED指示。
  TTL电平输出.
  TTL输出有效信号为低电平.

  板上带有反向保护二极管
  电位器可调灵敏度


  霍尔元件是磁敏元件，要想用来测转速，就必须在被测的旋转体上装一个磁体，旋转时，每当磁体经过霍尔元件，霍尔元件就发出一个信号，经放大整形得到脉冲信号，也有的霍尔元件可以直接输出脉冲信号，送运算，两个脉冲的间隔时间就是周期，由周期可以换算出转速，也可计数单位时间内的脉冲数，再换算出转速。



  送程序 送资料 原理图

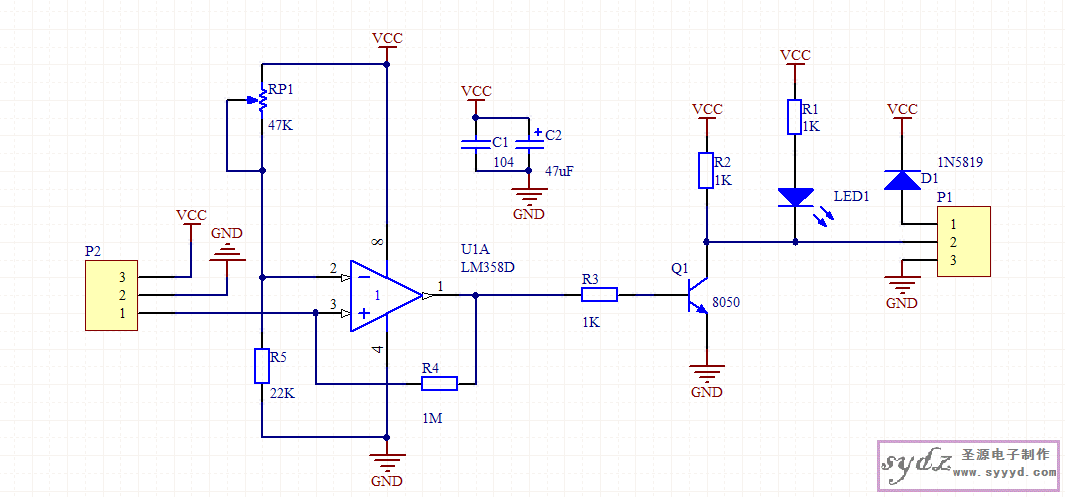

  原理图





  霍尔测速
  R1	1K	1
  R2	1K	1
  R3	1K	1
  R4	1M	1
  R5	22K	1
  D1	IN5819	1
  LED1	LED红	1
  C1	104	1
  C2	47uf/10V	1
  Q1	8050	1
  RP1	47K	1
  P1	3P插针	1
  P2	霍尔传感器	1
  U1	LM358	1
