大面积雨滴板 水滴 雨水-雨滴传感模块V2.0模块 成品-送程序 资料




•

•

•

•




•





• 价　　格： ¥17.00
  产品简介


• 电压：5V

• 输出信号LED指示。

• 带有二极管反向保护

• TTL电平输出.

• 二级管反向保护~（防止电源接反了）

• TTL输出有效信号为低电平.驱动能力100MA左右，可直接驱动继电器，蜂鸣器，小风扇，等等。

• 高电平驱动能力4MA左右。

• 灵敏度可通过电位器调节

• 没有雨时候LED点亮输出为高电平，雨滴上去，输出地电平，LED灭。

• 模拟量输出的电压0-3.5V之间，、

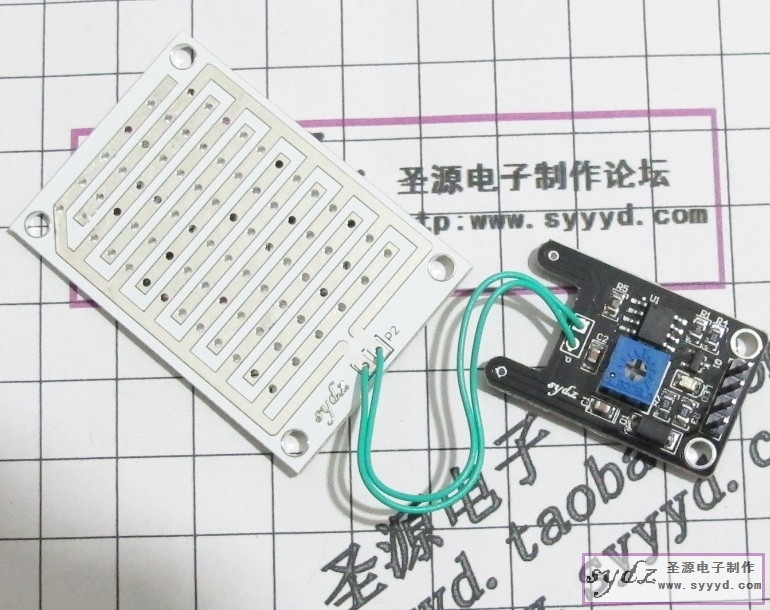

• 雨滴板和控制板是分开的，方便将线引出。

• 大面积的雨滴板，更有利于检测到雨水。

• 板子带有定位孔方便大家安装

• 控制板板子大小：31*20 MM

• 大面积雨滴检测板 50*35 MM


• 接上5V电源LED点亮，这是感应板上没有水滴，输出为低电平


• 滴上一滴水，LED熄灭，输出为高电平，


• 刷掉上面的水滴，又恢复到，输出低电平状态。。。。


• TTL输出可以连接，本店的继电器模块。


• AO模拟输出，可以连接单片机的AD口检测滴在上面的雨量大小。


• TTL数字输出也可以连接单片机检测是否有雨。

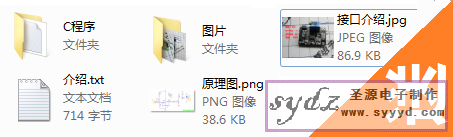

送测试程序，原理图，接口说明。
(资料全部是通过网络传输，拍下后请留下电子邮箱，我们会把下载地址发到邮箱)

•
