MQ-2 烟雾及可燃气体传感器模块 ARDUINO模块--送程序 资料

lcdz

MQ-2 烟雾及可燃气体传感器模块 ARDUINO模块--送程序 资料




•

•

•

•




•





• 价　　格： ¥17.00

  1.元件简介


  旁热式结构半导体式可燃气体敏感元件MQ-2
  特点
  广泛的探测范围
  高灵敏度
  快速响应恢复
  优异的稳定性
  寿命长
  简单的驱动电路
  应用
  可用于家庭和工厂的气体泄漏监测装置， 适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。
  规格

  适用气体	可燃气体、烟雾
  探测范围	300 to 10000ppm
  特征气体	1000ppm异丁烷
  灵敏度	R in air/R in typical gas≥5
  敏感体电阻	1KΩ to 20KΩ in 50ppm甲苯
  响应时间	≤10s
  恢复时间	≤30s
  加热电阻	31Ω±3Ω
  加热电流	≤180mA
  加热电压	5.0V±0.2V
  加热功率	≤900mW
  测量电压	≤24V
  工作条件	环境温度：-20℃～+55℃
  	湿度：≤95%RH
  	环境含氧量：21%
  贮存条件	温度: -20℃～+70℃
  	湿度:≤70%RH

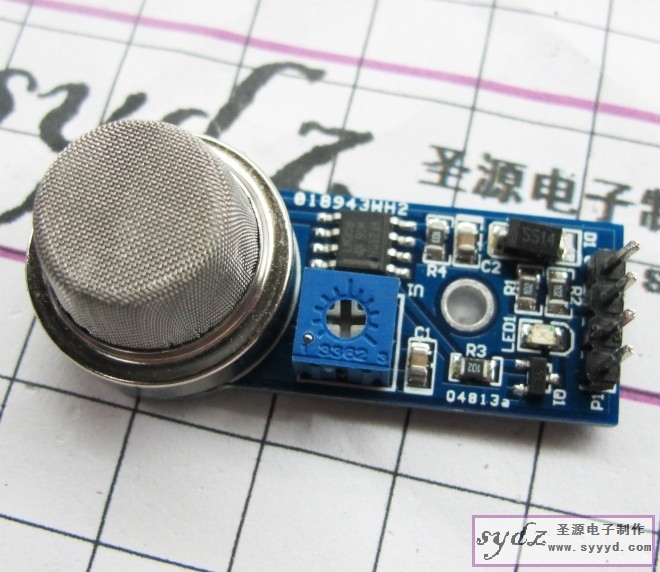

  2.产品简介



• 电压：5V

• 输出TTL信号蓝色LED指示灯

• 双信号输出,模拟量TTL电平输出

• TTL输出有效信号为低电平. 输出TTL的灵敏度可通过电位器调节

• 模拟量输出0~3.5V电压，浓度越高电压越高

• 通电后需要预热3-5分钟左右。


• 二级管反向保护~（防止电源接反了）


• 带有螺丝定位孔

• 板子大小：44*15毫米

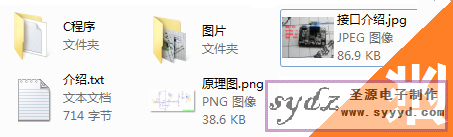

送测试程序，原理图，接口说明

(资料全部是通过网络传输，拍下后请留下电子邮箱，我们会发送下载地址)
