在这个项目中，我们设计的低成本高性能的可编程家庭安全系统，使用数的LDR的输入传感器。 当上述传感器（S）就会触发系统可以拨打指定的电话号码的用户（使用内建DTMF产生器）和激活的高功率音频报警及灯光。 DTMF发生器，音频报警和光接口的所有参数都通过RS232串行接口编程。
此系统的当前固件提供交互式的控制系统，通过RS232接口。 该控制系统由菜单驱动的配置选项，自我测试，系统报表生成等
该系统还包含5W（4Ω扬声器）与三个可选音配置，其中包括警笛，消防车警笛和救护车警笛的声音报警。
- 双音频电话拨号界面
- 5W高功能强大的音频报警
- 2具有独立调整灵敏度的传感器接口
- 通过RS232接口编程
- 建立在智能光ON / OFF开关

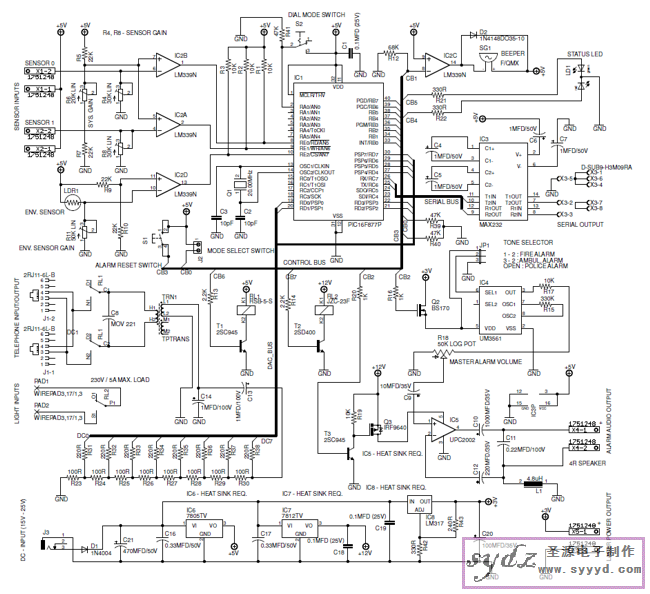

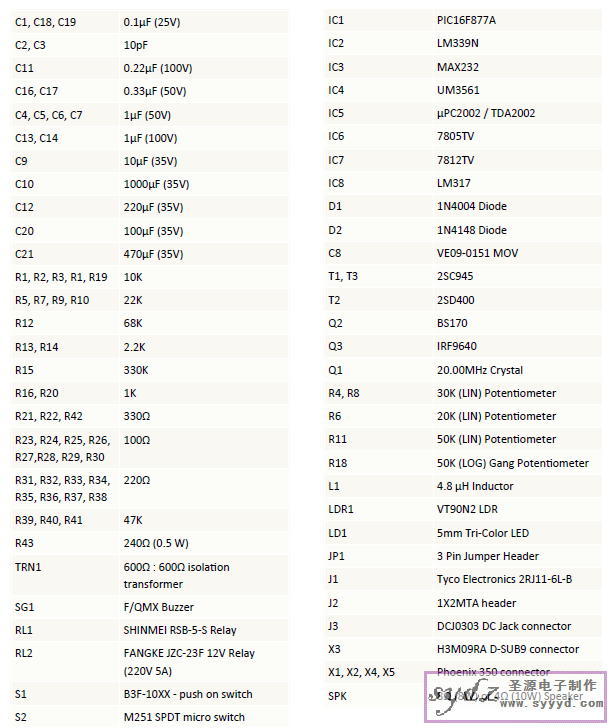

本系统采用的是Microchip的PIC16F877A作为主控制器，LM339作为传感器接口，UM3561音频发生器和μPC2002作为扬声器驱动器（音频放大器）。 LM7805，LM7812和LM317的稳压器，用于分别获得5 V，+12 V和+3 V。

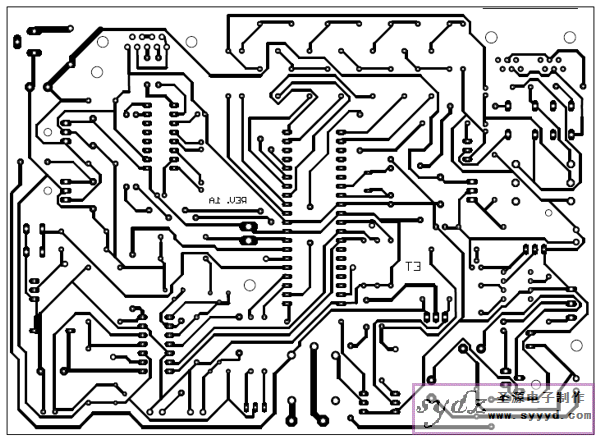

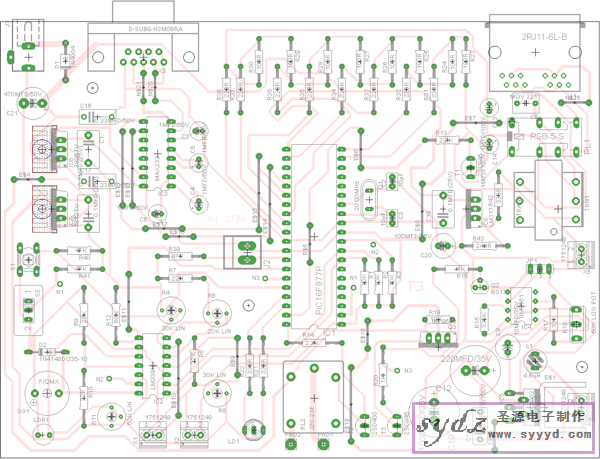

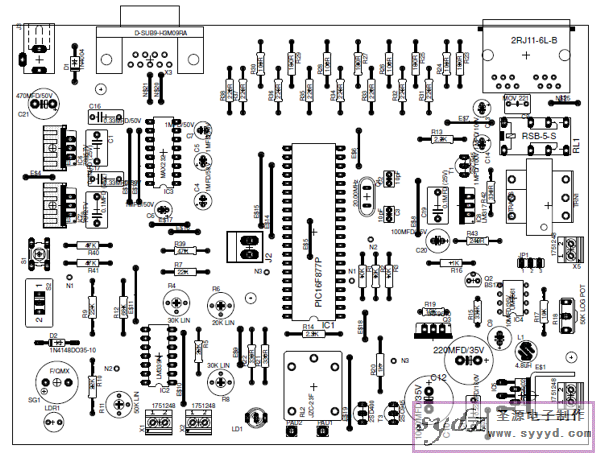

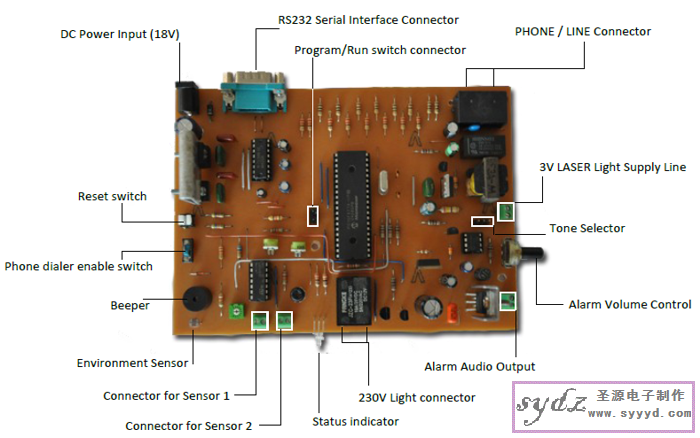

图 - 连接器，跳线和其他控制可编程家庭安全报警系统 本文给出的PCB设计，使得组装简单得多。 随着PCB包含230V交流主线路护理组装电路时，必须采取。 图所有的光电传感器所示，一些开关和报警喇叭与电路连接，通过连接棒。
直流电源输入：连接到18V直流电源- 25V最大（2A）输出。
RS232接口：RS232串行 电缆连接到的端口来配置系统。 不要使用此端口RS232空调制解调器电缆。
电话/线接头：标准RJ12/RJ11电话线连接器连接到这个端口。 一个端口需要使用手机与电话线和剩余端口（以及它是可选的）。
3V激光电源：3V电源线激光二极管组件。
传感器：1 / 2连接器：连接这些端口的高灵敏度LDRs。 为了得到最大的灵敏度，建议使用EG＆G公司VACTEC LDRs。
状态指示灯：指示运行，程序和传感器触发模式。
复位开关：按下此按钮，复位整个报警系统。 此按钮启用时，才激活声音报警。 这是不可能的，使用此功能，在电话拨号/振铃国家。
电话拨号器启动开关：打开此开关，使本系统的电话拨号功能的环境传感器 ：在电路的LDR检测环境光照条件。
报警音量控制：使用此控制声音报警（卷）的输出功率。
230V光连接器：连接230V交流光（或相关的外围）这些终端。
音选择：从这个跳线配置主报警音如下，
1-2：消防车警笛
2-3：救护车警笛
开放时间：警笛
（不要连接跳线端子1-3，这样的组合可能会永久损坏整个系统） 蜂鸣器产生蜂鸣声（例如：在输入错误等）
程序/运行开关连接器 ：连接切换到这个头，选择程序或运行模式。
报警音频输出：将8Ω（8W）或4Ω（10W）此连接器的扬声器。
一旦一切都组装采取以下步骤来校准系统，
1。删除IC1，IC2，IC3和IC4从IC基地。
2，适用于18V（22V最大。）直流电源的电源连接器（J3）。
3，检查Pin12（GND）和IC2的引脚3之间的电压。 它需要4.8V - 5.1V直流。
4，检查GND之间的电压和E $ 4跳线。 它需要11.7V - 12.3V直流。
5，检查Pin1和的Pin3 JP1的地（GND）之间的电压。 它需要2.5V - 3.1 V〜
6，如果以上所有的步骤3，4和5是正确的，断开电源，并插入到相应的集成电路基地IC1，IC2，IC3和IC4 。 将合适的扬声器的X4和RS232电缆连接到系统。
7。关闭跳线J2（编程模式）和系统上的电源。

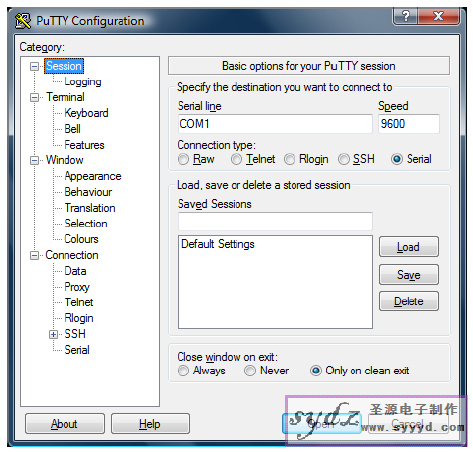

8。下载并安装到目标计算机，并设置“串行”波特率9600连接（见图3）。腻子。
9，按“2”，进入“参数设置”模式。 配置与适当的设置的所有参数选项。
10电话线连接到手机/线连接和修复光电的LDR传感器X1和X2连接器 。

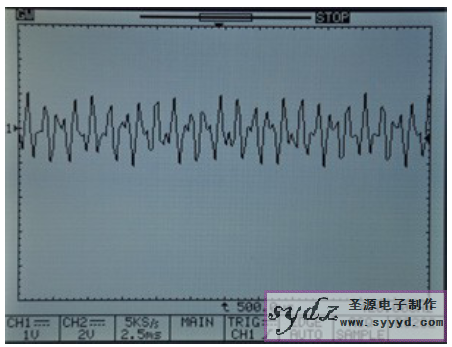

图2 - 在测试阶段的系统所产生的DTMF输出。 （测试点：TRN1输入端子） 11，按“3”和执行“自检”。
12。调整R4，R6 *和R8 *预置控制，如果传感器不trigged如预期。
13，调整R11的预设控制的“天”和“夜”的模式检测。
14。打开跳线J2和按5返回到运行模式。
15。关闭电源并断开RS232电缆。

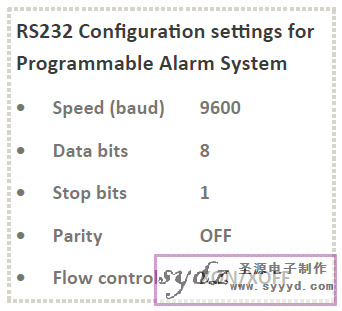

图3 - 腻子可编程家庭安全报警系统的配置设置 * R6 - X1传感器的灵敏度，奥迪R8 - X2传感器的灵敏度，R4 - 传感器增益控制器（普通模式）
|
