0730LED点阵数字钟2.0版DIY的感受和建议

秦月汉关之春天

花了两个多小时，总算装好了。也谈谈自己的感受。

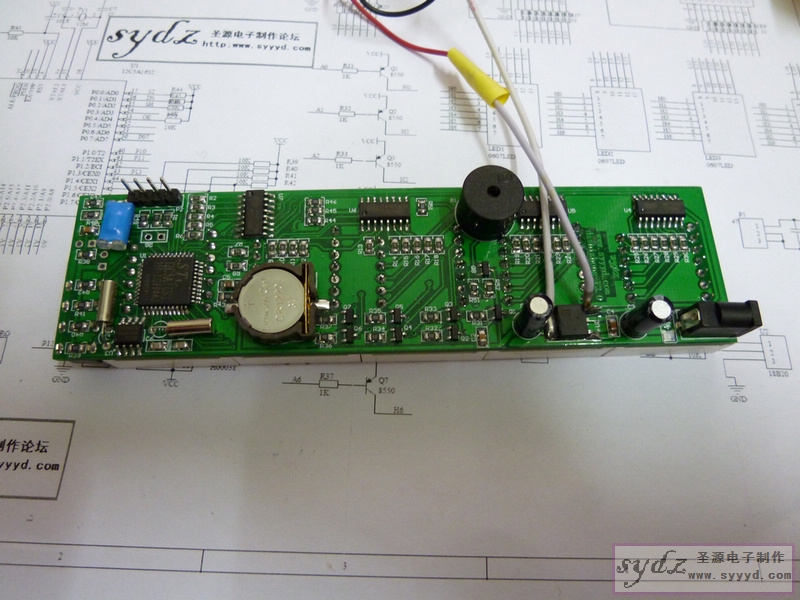

下面谈谈自己的装配时遇到的情况和做法。

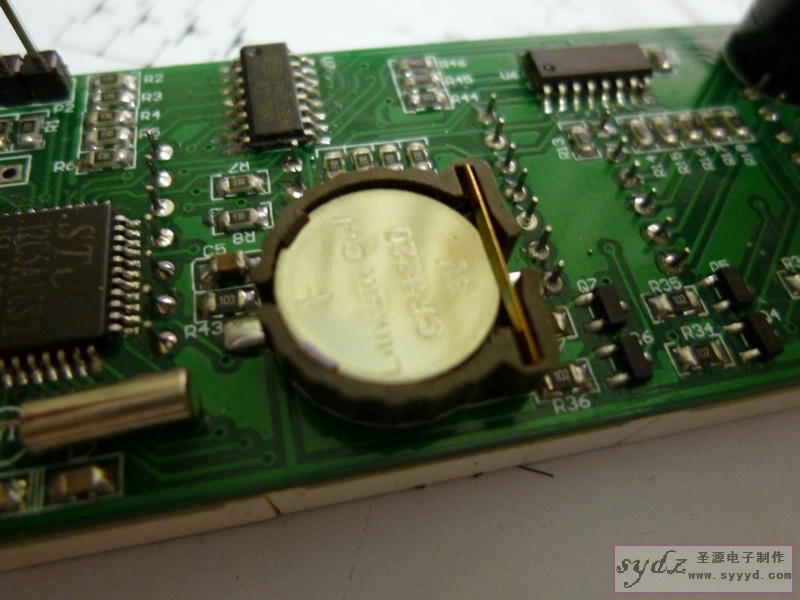

1.令人纠结的纽扣电池座

电池座的位置刚好遮住了点阵的焊盘，一开始没留意，搞得焊了电池座后才发现，好在贴片式的好拆，呵呵。

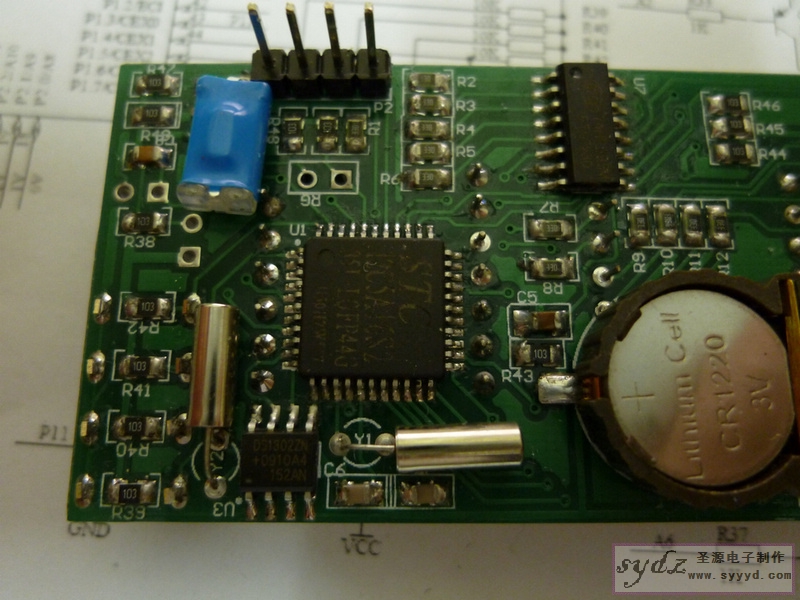

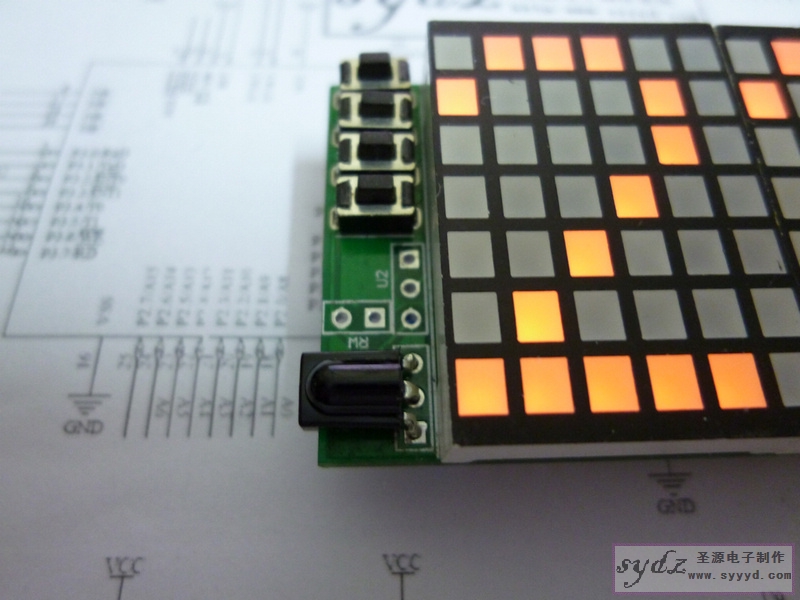

2.晶振都按卧式了。


3.H00038的丝印符号方向不明确，花了点时间来跟线路，然后才焊上去。
我自己有18B20，都懒得焊上去了，我觉得即时的温度显示没什么意义，又不能预报天气，呵呵......

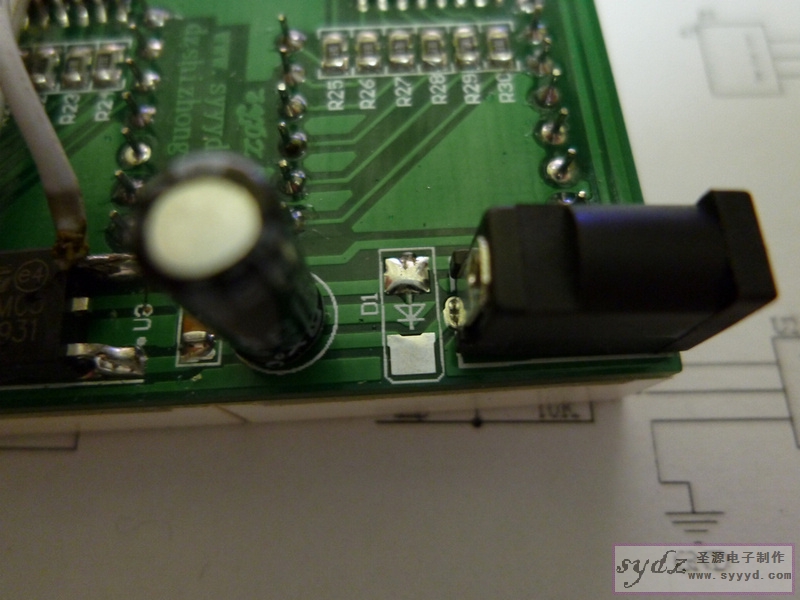

4.元件袋里少了二极管，不过无所谓，反正给我，我也不会焊上去的。个人认为二极管应该是串联在输入端上。

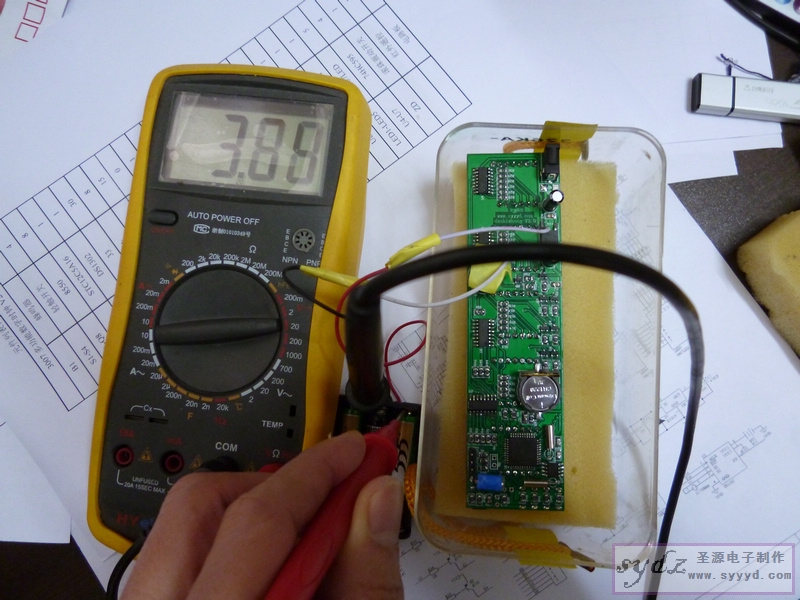

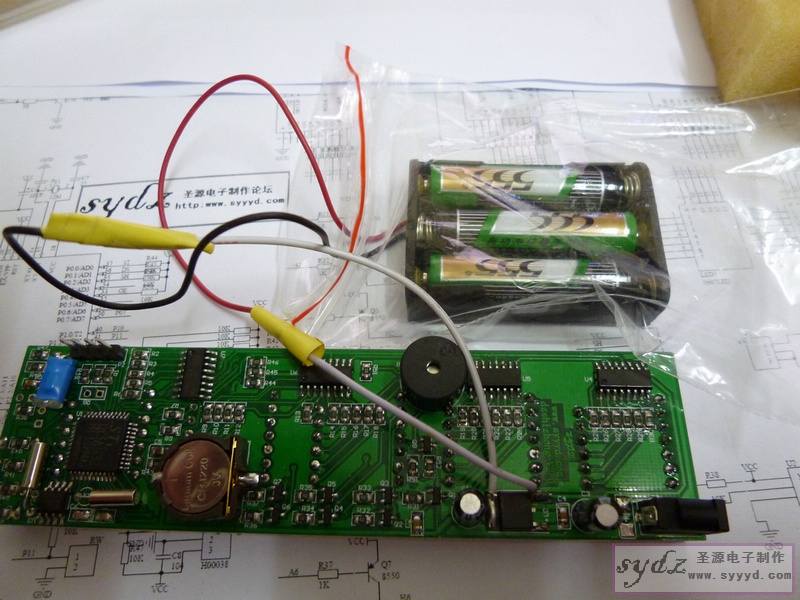

5.家里没有3.5mm端子的电源，所以接了一个电池夹。顺便也测试一下，看看3节普通干电池究竟能够用多久，
当然，只能是在最低亮度了，呵呵。

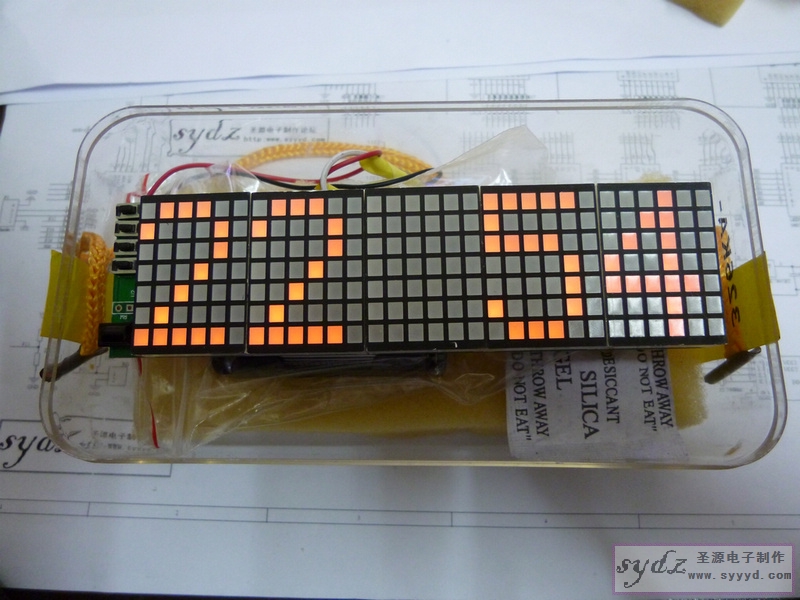

6.将时钟装在透明盒子里，用海绵垫着，可以起到防震作用，就不拍摔了。
还用上了元件袋中的那包干燥剂哦，呵呵。

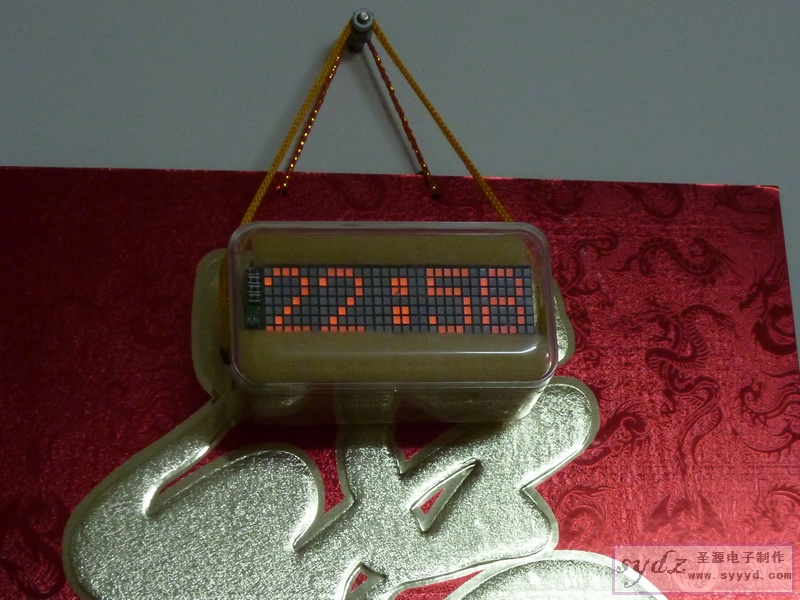

7.挂起来的效果


8.感受

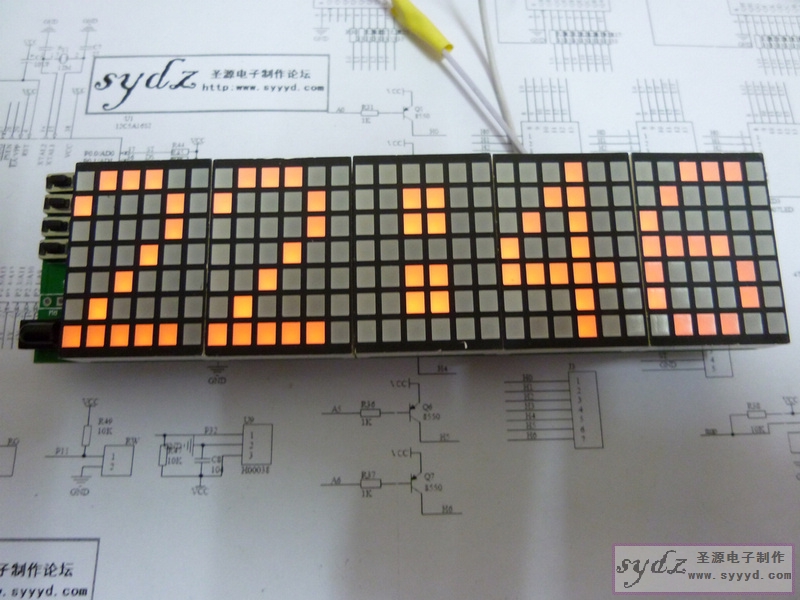

板子挺好的，很“小巧”却不小，放在客厅上也看的比较清楚。
功能也挺多的，值这个价钱。
祝愿店主做出越来越多的实用产品，也让我们有更多的学习和交流机会。

sydz

       以电流 50MA 计算用不了多久的 建议用个手机充电器。

       二极管 并在电源两端，这样没有压降，还有这个问题并不大，主要 是为了怕初学者不小心把线接反了， 烧主控IC就是大问题了，现在电源都有过流保护没问题的，。
       在制作过程帖子里有说明焊接顺序的。

谢谢 楼主的支持，会努力出更好的制作的。

秦月汉关之春天

呵呵，过了一个晚上就罢工了。

是不是应该有个消隐功能会更好呢（还是已经有了我找不到？）

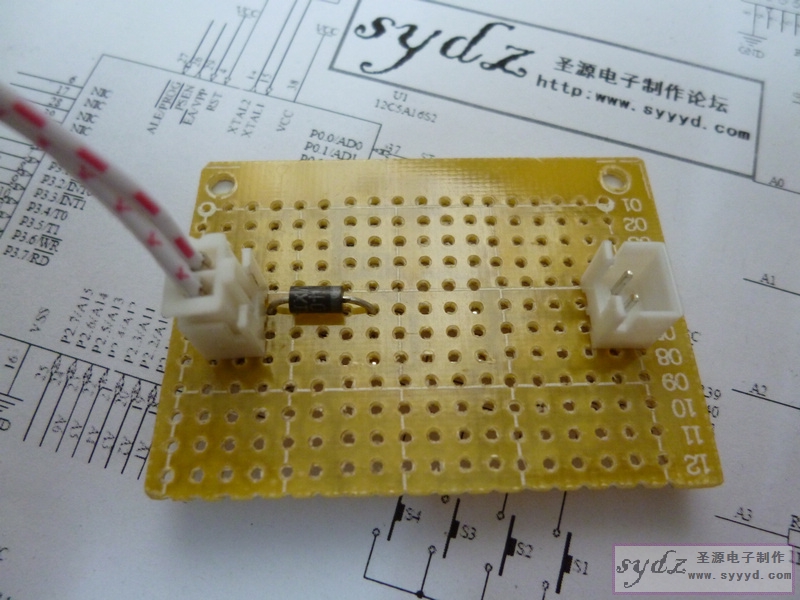

只好改造俺的6V小电源了，找了一个小板子，还焊上了保护二极管（店主莫怪我随意改变你的电路哦）

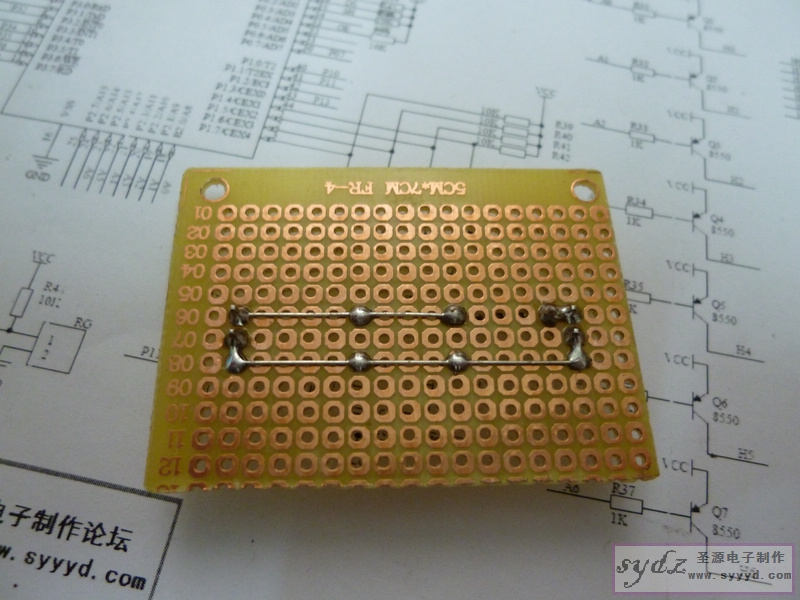

反面：

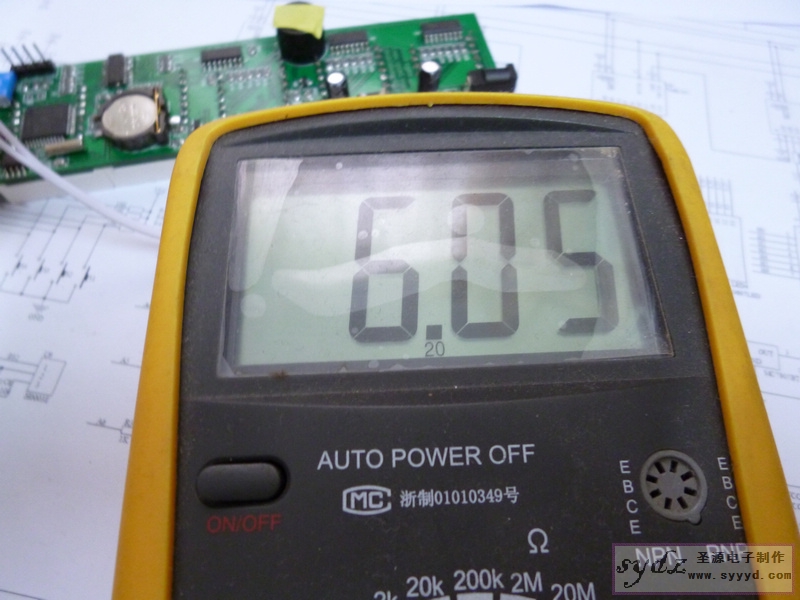

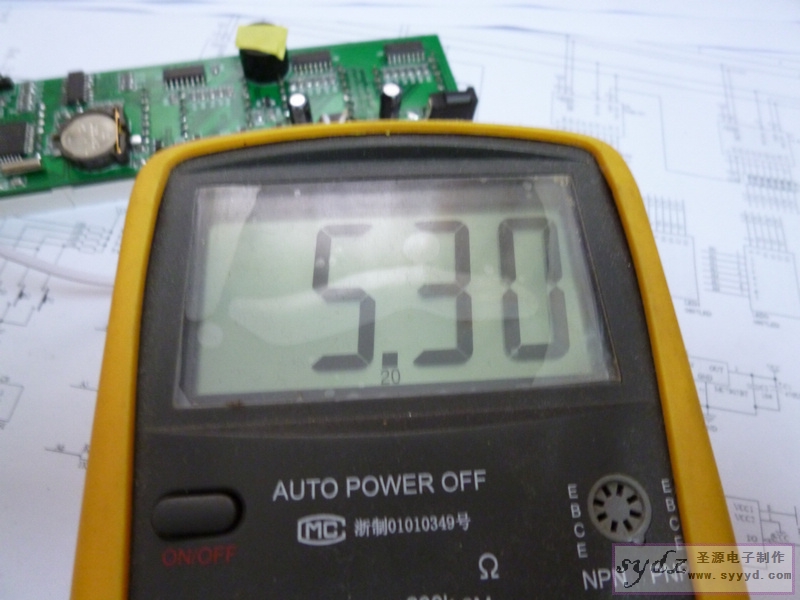

二极管前电压


接入电路板电压

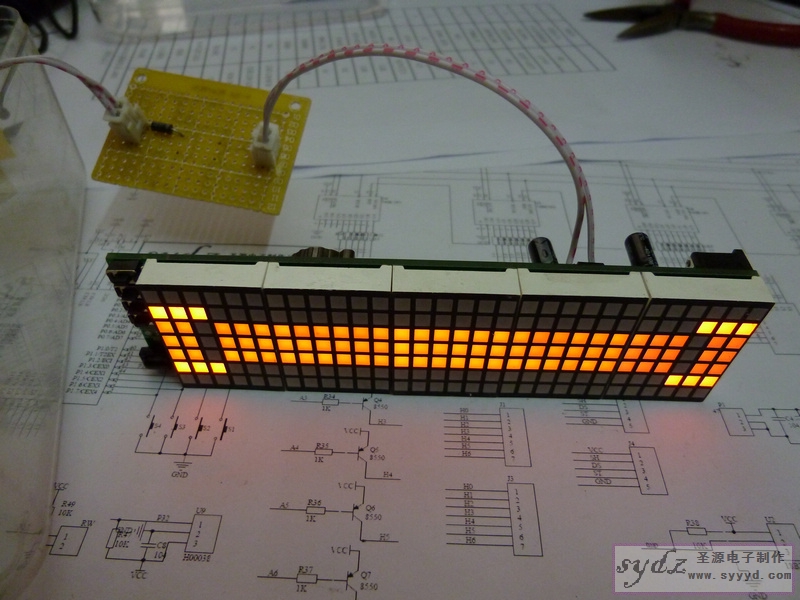

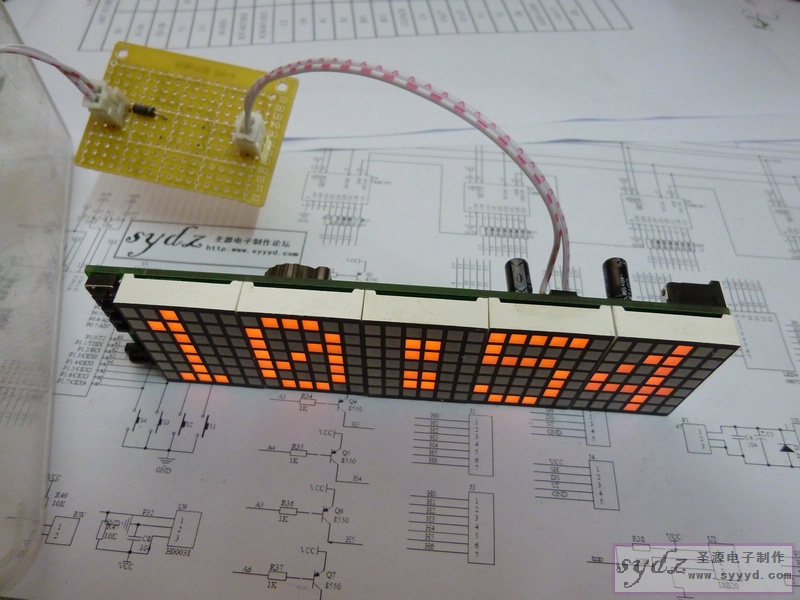

效果

可以调到最大亮度了

sydz

秦月汉关之春天 发表于 2012-2-26 14:49
呵呵，过了一个晚上就罢工了。

是不是应该有个消隐功能会更好呢（还是已经有了我找不到？）

  呵呵  会折腾就是好事，，自己折腾了才会学到东西。

GAME_OVER

LZ 我看你好像焊错了，怎么把C8和R49对换呀。。。你显示怎么没事呀。。。

sydz

GAME_OVER 发表于 2012-3-12 23:12
LZ 我看你好像焊错了，怎么把C8和R49对换呀。。。你显示怎么没事呀。。。

  看真 ，认真啊，，， 楼主确实是焊错了。

秦月汉关之春天

GAME_OVER 发表于 2012-3-12 23:12
LZ 我看你好像焊错了，怎么把C8和R49对换呀。。。你显示怎么没事呀。。。

谢谢指正！
我已经改过来了。

lzm1019

这个，我也是焊错后，及时更正过来，倒没想到错焊还能工作。
感觉主要是两个丝印重叠误导。
同样，在焊接“数控焊台"时也遇到（R20/R21/R25）,还好仔细分辨就没问题。

OEM-SMT

怎么看不见图片呢

sydz

OEM-SMT 发表于 2012-4-10 00:16
怎么看不见图片呢

  可以的 ~~
