USB转TTL-USB转串口模块 ARDUINO STC 下载线 自动冷启动 带外壳












  • 价  格:¥18.00



    元件介绍
    CH340 是一个USB 总线的转接芯片,实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。
    在串口方式下,CH340 提供常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的
    串口设备直接升级到USB 总线。

    特点
    ● 全速USB 设备接口,兼容USB V2.0,外围元器件只需要晶体和电容。
    ● 仿真标准串口,用于升级原串口外围设备,或者通过USB 增加额外串口。
    ● 计算机端Windows 操作系统下的串口应用程序完全兼容,无需修改。
    ● 硬件全双工串口,内置收发缓冲区,支持通讯波特率50bps~2Mbps。
    ● 支持常用的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS。
    ● 通过外加电平转换器件,提供RS232、RS485、RS422 等接口。
    ● 支持IrDA 规范SIR 红外线通讯,支持波特率2400bps 到115200bps。
    ● 由于是通过USB 转换的串口,所以只能做到应用层兼容,而无法绝对相同。
    ● 软件兼容CH341,可以直接使用CH341 的驱动程序。

    在计算机端的Windows操作系统下,CH340 的驱动程序能够仿真标准串口,所以绝大部分原串口
    应用程序完全兼容,通常不需要作任何修改。

    介绍

    USB公头 可直接插电脑USB口
    驱动支持WIN7(有网络正常情况会自动安装驱动) WINXP
    输出 VCC GND TXD RXD TDR CST
    带有反保护
    板上有蓝色LED指示灯

    带有ARDUINO,STC单片机 自动复位冷启动功能,

    这款采用的是 430芯片,这个芯片现在算是 USB转TTL最稳定的芯片了,无论是烧写STC,还是烧写ARDUINO程序,刷机等等都不在话下 ,像PL-2303HX FT232 CP2102 这些芯片都可以丢掉了,不稳定的不稳定,烧写经常失败的,导致电脑蓝屏的。

    要注意的是这个不可以烧写ARDUINO引导程序,烧写引导程序还是要用ISP,只能下载 ARDUINO IDE编译程序。
    STC下载自动冷启动功能,选择好串口,选择好程序点击下,即可。

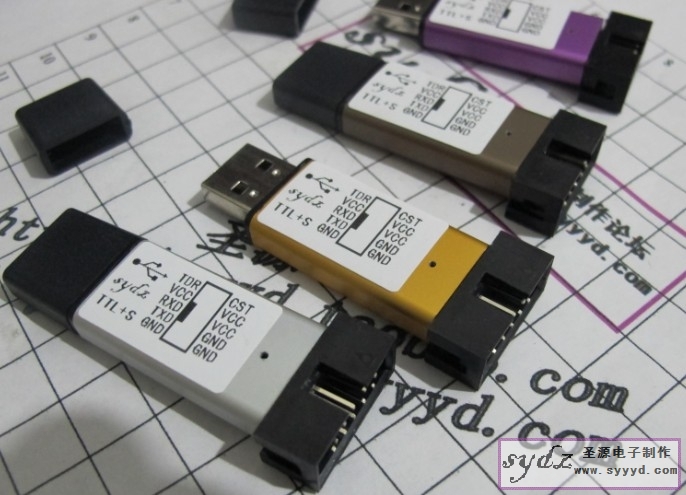

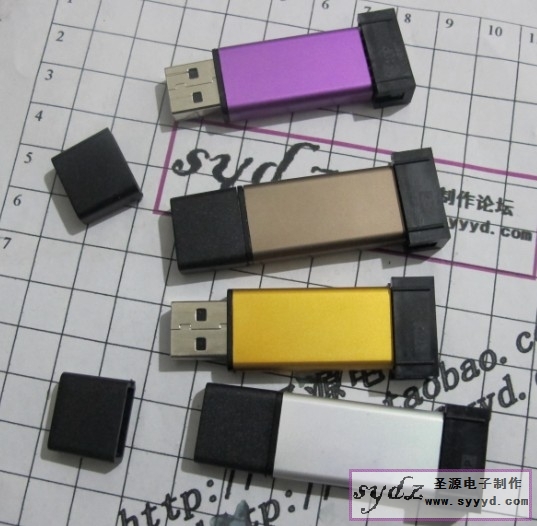

    有4种颜色可以选择, 白色 金色 棕色 紫色,需要什么颜色可以留言可以,直接告诉我们的客服,
    (没有留言的,我们就随机发货)

    正面贴有接口定义,无需再找什么接口定义图片。
